SB18-2

SB18-2

Abmessungen

Höhe180 mm
Breite30 mm
HauptgurteØ 30 x 3 mm
FachwerkØ 12 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB18-2
TÜV Austria LogoMade in Austria

Abmessungen

Höhe180 mm
Breite30 mm
HauptgurteØ 30 x 3 mm
FachwerkØ 12 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,00
Kilo0,861,632,413,183,964,73

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
1,00688,100,40688,100,70344,100,60229,400,50172,000,50
2,00343,303,50576,00*4,60343,304,70228,904,40171,704,20
3,00228,4011,70407,3011,10290,00*13,50203,6013,20169,7014,00
4,00152,1024,70304,2019,80228,1025,20152,1023,50126,7024,90
5,0096,8038,60242,0031,00181,5039,40121,0036,70100,8038,90
6,0066,8055,60200,3044,80150,2056,80100,2052,9083,5056,00
7,0048,7075,70170,3061,10127,7077,4085,2072,1071,0076,30
8,0036,9099,00147,7080,10110,70101,1073,8094,3061,5099,80
9,0028,90125,50129,90101,7097,40128,1064,90119,5054,10126,40
10,0023,10155,10115,50126,2086,60158,3057,70147,9048,10156,30
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.

* begrenzt durch Interaktion bei Versatz
Maßgebend ist Versatz am Verbinder!

Geraden

BezeichnungLängeCAD Downloads
SB18-2-0500500 mmeinloggen oder registrieren
SB18-2-10001000 mmeinloggen oder registrieren
SB18-2-15001500 mmeinloggen oder registrieren
SB18-2-20002000 mmeinloggen oder registrieren
SB18-2-25002500 mmeinloggen oder registrieren
SB18-2-30003000 mmeinloggen oder registrieren
SB18-2-0500
SB18-2-1500
SB18-2-2000
SB18-2-2500
SB18-2-3000

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE18-2-120-H2weg Ecke 120°, 250/250mmeinloggen oder registrieren
SBE18-2-120-V2weg Ecke 120°, 250/250mmeinloggen oder registrieren
SBE18-2-135-H2weg Ecke 135°, 250/250mmeinloggen oder registrieren
SBE18-2-135-V2weg Ecke 135°, 250/250mm einloggen oder registrieren
SBE18-2-45-H2weg Ecke 45°, 500/500mmeinloggen oder registrieren
SBE18-2-45-V2weg Ecke 45°, 500/500mmeinloggen oder registrieren
SBE18-2-60-H2weg Ecke 60°, 500/500mmeinloggen oder registrieren
SBE18-2-60-V2weg Ecke 60°, 500/500mmeinloggen oder registrieren
SBE18-2-90-H2weg Ecke 90°, 250/250mmeinloggen oder registrieren
SBE18-2-90-V2weg Ecke 90°, 250/250mmeinloggen oder registrieren
SBE18-2-T-H3weg Ecke T, 320/250mmeinloggen oder registrieren
SBE18-2-T-V3weg Ecke T, 470/250mmeinloggen oder registrieren
SBE18-2-X-H4weg Ecke X, 320/320mmeinloggen oder registrieren
SBE18-2-X-V4weg Ecke X, 470/470mmeinloggen oder registrieren
SBE18-2-120-H
SBE18-2-120-V
SBE18-2-135-H
SBE18-2-135-V
SBE18-2-45-H
SBE18-2-45-V
SBE18-2-60-H
SBE18-2-60-V
SBE18-2-90-H
SBE18-2-90-V
SBE18-2-T-H
SBE18-2-T-V
SBE18-2-X-H
SBE18-2-X-V

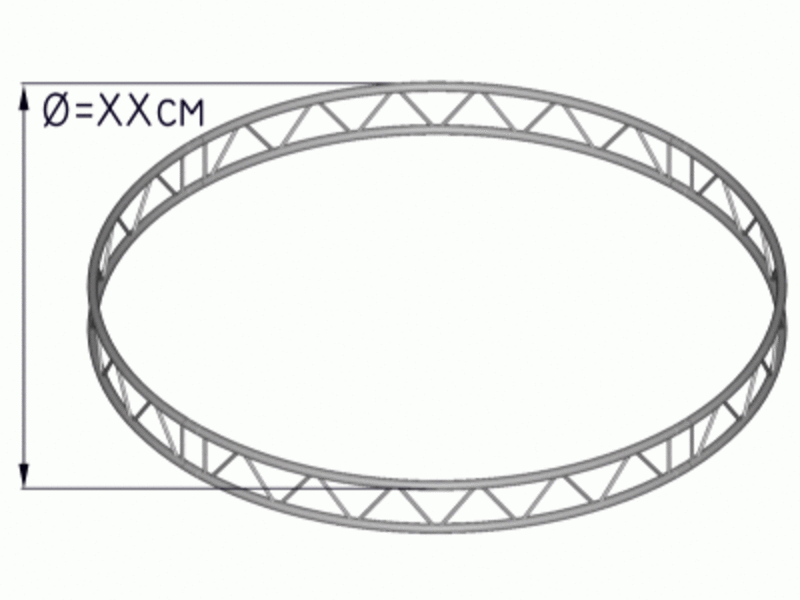

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK18-2-10000-H10000 mm0 mmeinloggen oder registrieren
SBK18-2-10000-V10000 mm0 mmeinloggen oder registrieren
SBK18-2-2000-H2000 mm0 mmeinloggen oder registrieren
SBK18-2-2000-V2000 mm0 mmeinloggen oder registrieren
SBK18-2-3000-H3000 mm0 mmeinloggen oder registrieren
SBK18-2-3000-V3000 mm0 mmeinloggen oder registrieren
SBK18-2-4000-H4000 mm0 mmeinloggen oder registrieren
SBK18-2-4000-V4000 mm0 mmeinloggen oder registrieren
SBK18-2-5000-H5000 mm0 mmeinloggen oder registrieren
SBK18-2-5000-V5000 mm0 mmeinloggen oder registrieren
SBK18-2-6000-H6000 mm0 mmeinloggen oder registrieren
SBK18-2-6000-V6000 mm0 mmeinloggen oder registrieren
SBK18-2-7000-H7000 mm0 mmeinloggen oder registrieren
SBK18-2-7000-V7000 mm0 mmeinloggen oder registrieren
SBK18-2-8000-H8000 mm0 mmeinloggen oder registrieren
SBK18-2-8000-V8000 mm0 mmeinloggen oder registrieren
SBK18-2-9000-H9000 mm0 mmeinloggen oder registrieren
SBK18-2-9000-V9000 mm0 mmeinloggen oder registrieren
SBK18-2-10000-H
SBK18-2-10000-V
SBK18-2-2000-H
SBK18-2-2000-V
SBK18-2-3000-H
SBK18-2-3000-V
SBK18-2-4000-H
SBK18-2-4000-V
SBK18-2-5000-H
SBK18-2-5000-V
SBK18-2-6000-H
SBK18-2-6000-V
SBK18-2-7000-H
SBK18-2-7000-V
SBK18-2-8000-H
SBK18-2-8000-V
SBK18-2-9000-H
SBK18-2-9000-V

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB18-2-BPLBodenplatte 40mmeinloggen oder registrieren

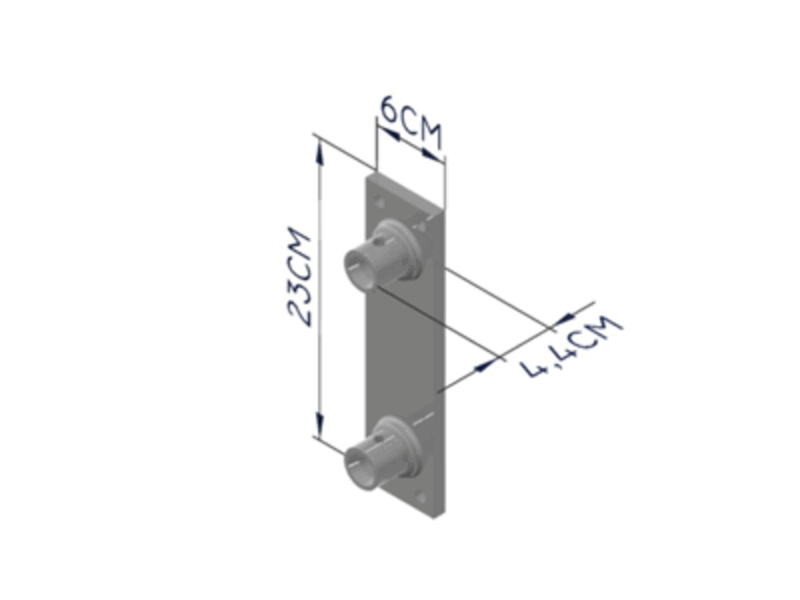

SB18-2-WPLWandplatte 44mmeinloggen oder registrieren
SB18-2-BPL
SB18-2-WPL
