SB29-3

SB29-3

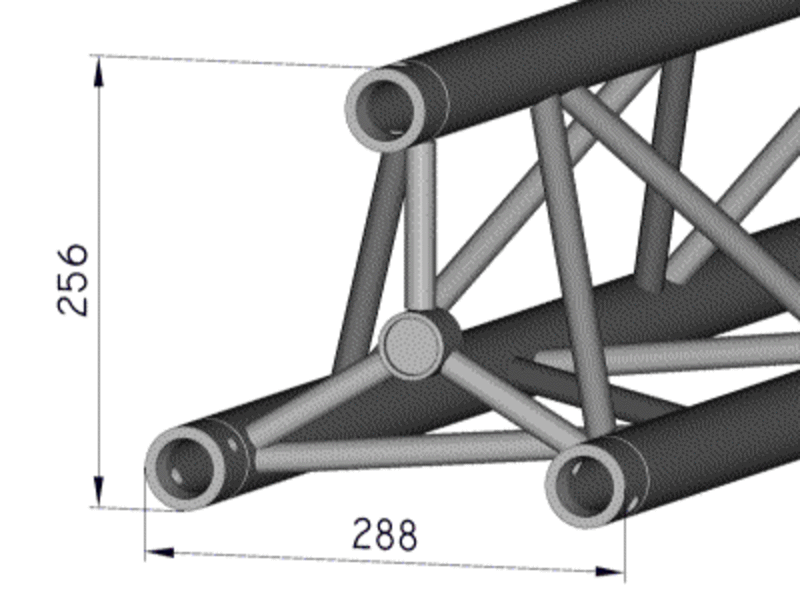

Abmessungen

Höhe256 mm
Breite288 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB29-3

Abmessungen

Höhe256 mm
Breite288 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo2,704,345,977,609,2410,8714,13

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00237,7013,30475,5010,60356,6013,50237,7012,60198,1013,40
5,00151,0020,70377,5016,70283,1021,20188,7019,70157,3020,90
6,00103,9029,90311,6024,10233,7030,50155,8028,40129,8030,10
7,0075,4040,70264,1032,90198,0041,60132,0038,80110,0041,00
8,0057,0053,30228,0043,20171,0054,40114,0050,8095,0053,70
9,0044,4067,50199,6055,00149,7068,9099,8064,4083,2068,00
10,0035,3083,50176,6068,30132,4085,2088,3079,7073,6084,10
11,0028,60101,20157,4083,20118,10103,2078,7096,7065,60101,90
12,0023,50120,70141,2099,80105,90123,0070,60115,5058,80121,60
13,0019,60142,00127,20118,0095,40144,7063,60136,0053,00143,00
14,0016,40165,10115,00138,0086,30168,1057,50158,3047,90166,20
15,0013,90190,00104,20159,8078,20193,4052,10182,5043,40191,20
16,0011,80216,8094,60183,6070,90220,5047,30208,5039,40218,20

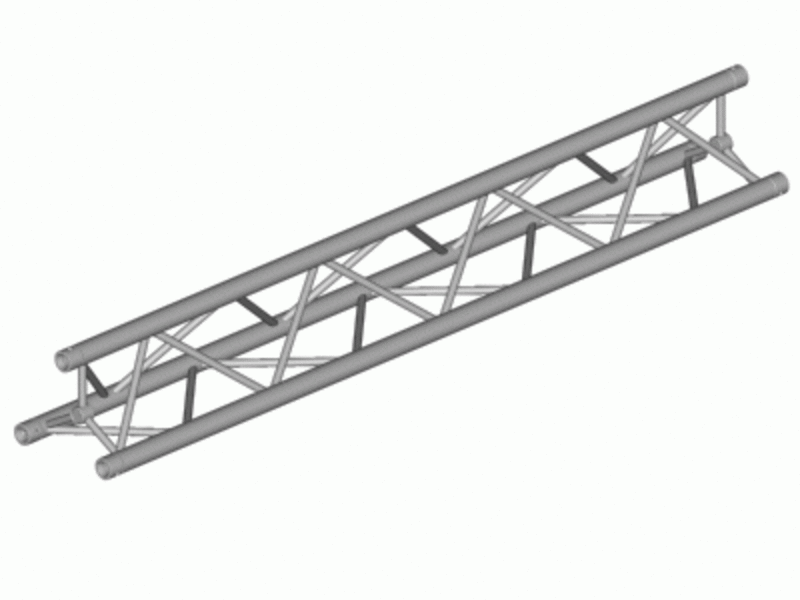

Geraden

BezeichnungLängeCAD Downloads
SB29-3-0500500 mmeinloggen oder registrieren
SB29-3-10001000 mmeinloggen oder registrieren
SB29-3-15001500 mmeinloggen oder registrieren
SB29-3-20002000 mmeinloggen oder registrieren
SB29-3-25002500 mmeinloggen oder registrieren
SB29-3-30003000 mmeinloggen oder registrieren
SB29-3-40004000 mmeinloggen oder registrieren
SB29-3-0500
SB29-3-1000
SB29-3-1500
SB29-3-2000
SB29-3-2500
SB29-3-3000
SB29-3-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads

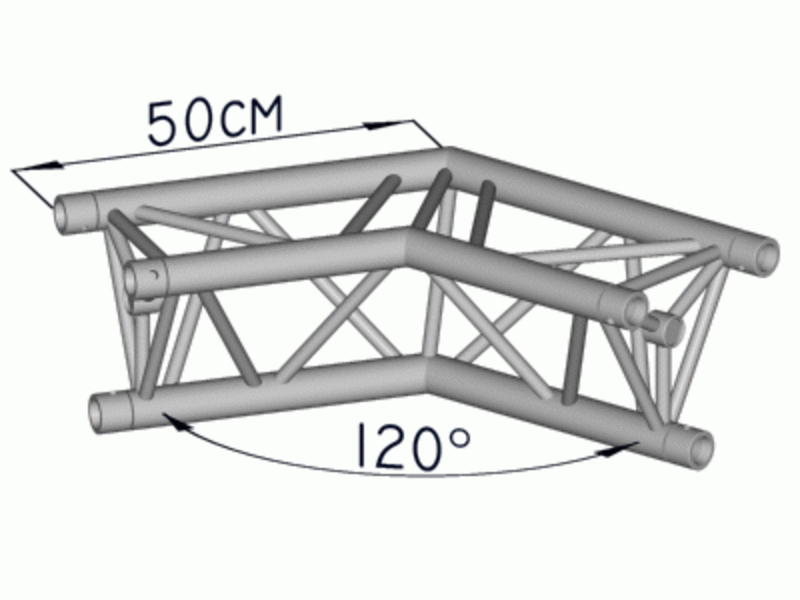

SBE29-3-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren

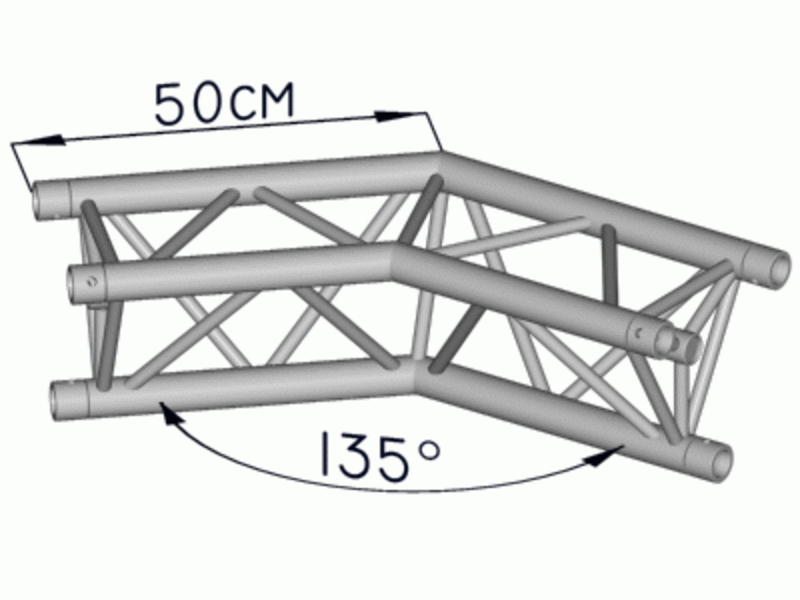

SBE29-3-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren

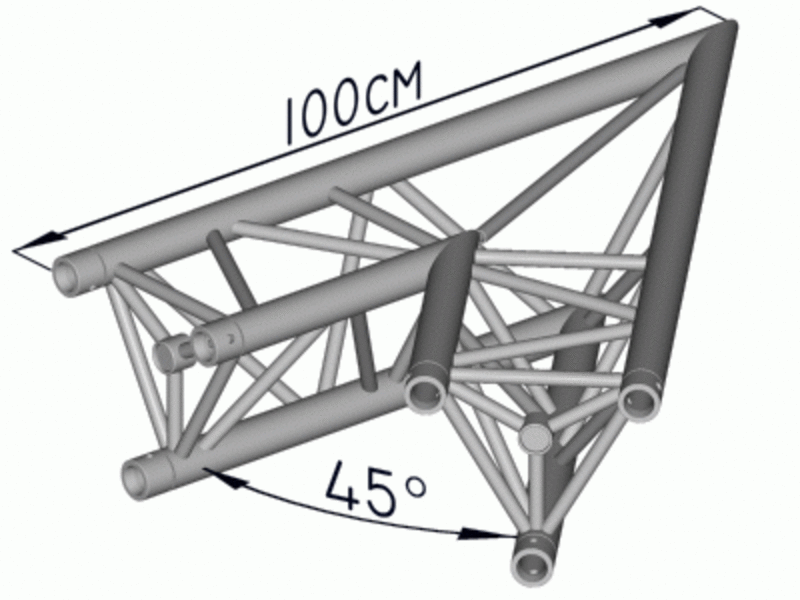

SBE29-3-452weg Ecke 45°, 1000/1000mmeinloggen oder registrieren

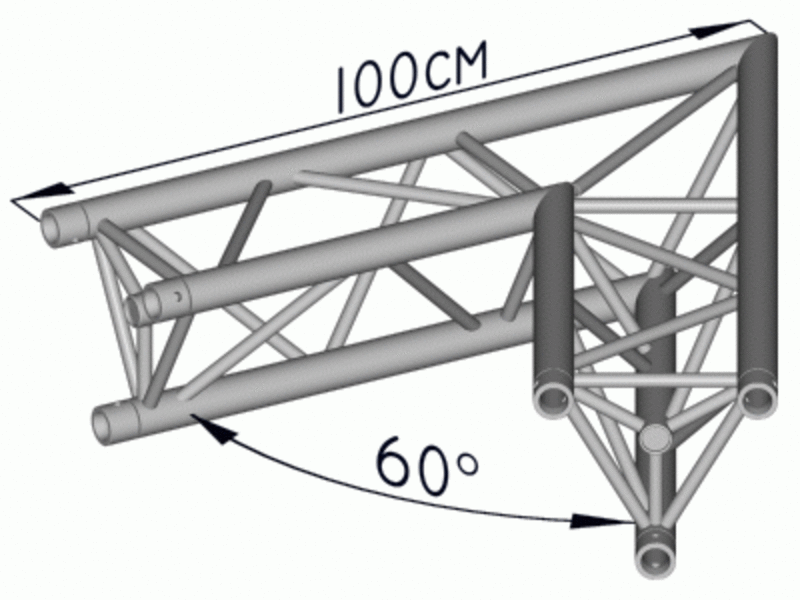

SBE29-3-602weg Ecke 60°, 1000/1000mmeinloggen oder registrieren

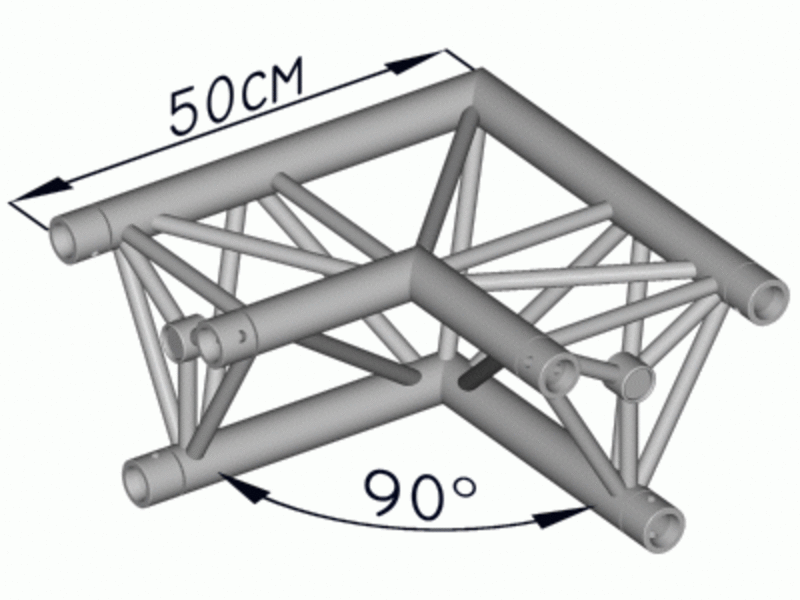

SBE29-3-902weg Ecke 90°, 500/500mmeinloggen oder registrieren

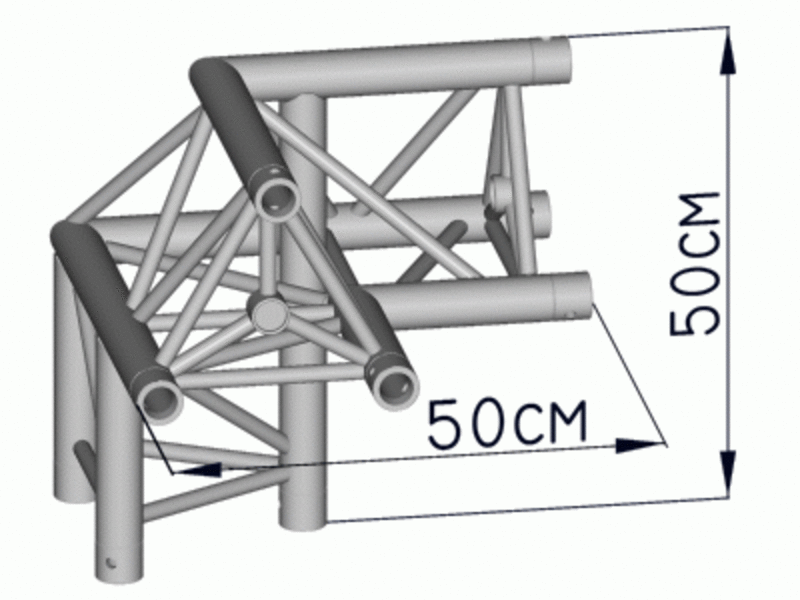

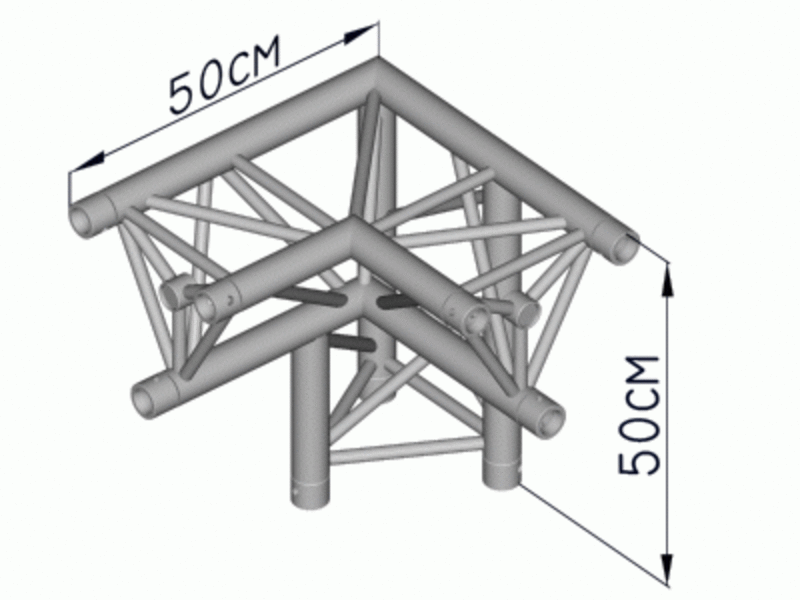

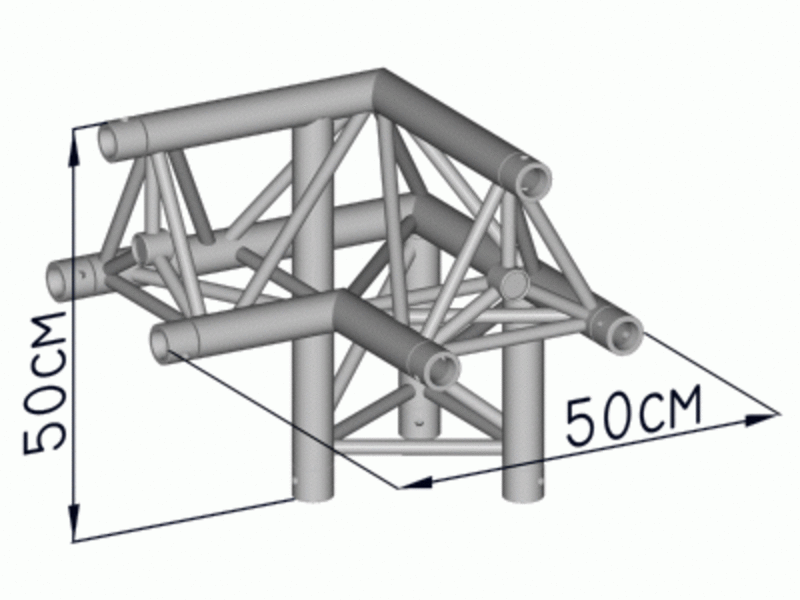

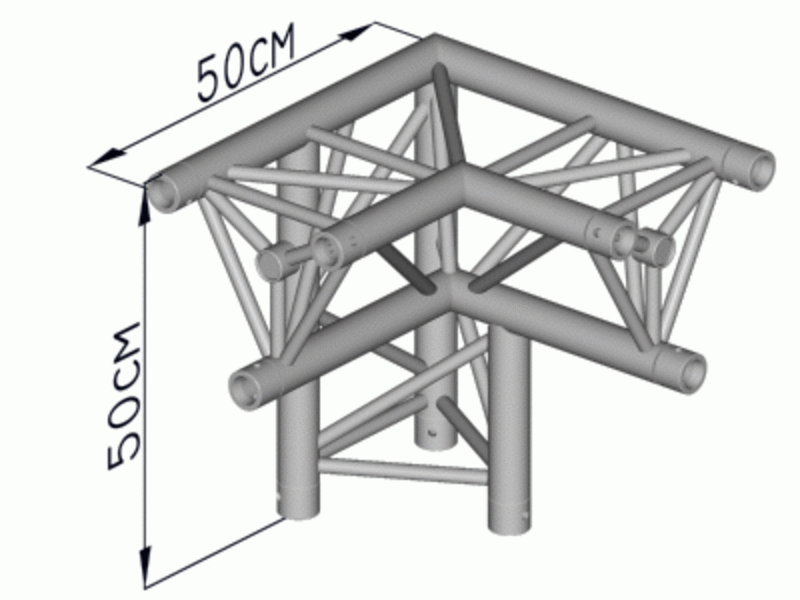

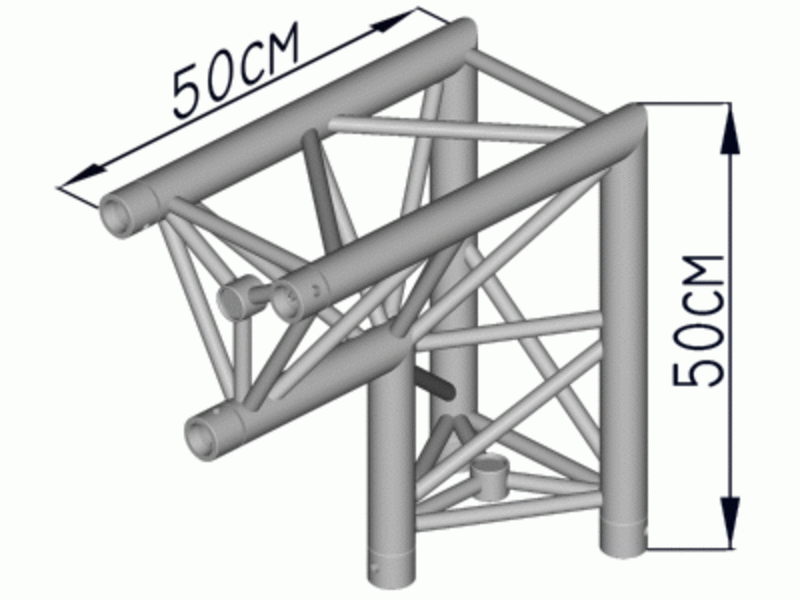

SBE29-3-90A-DL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-DR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-UL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-UR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90AA-DL4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-DR4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-UL4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-UR4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren

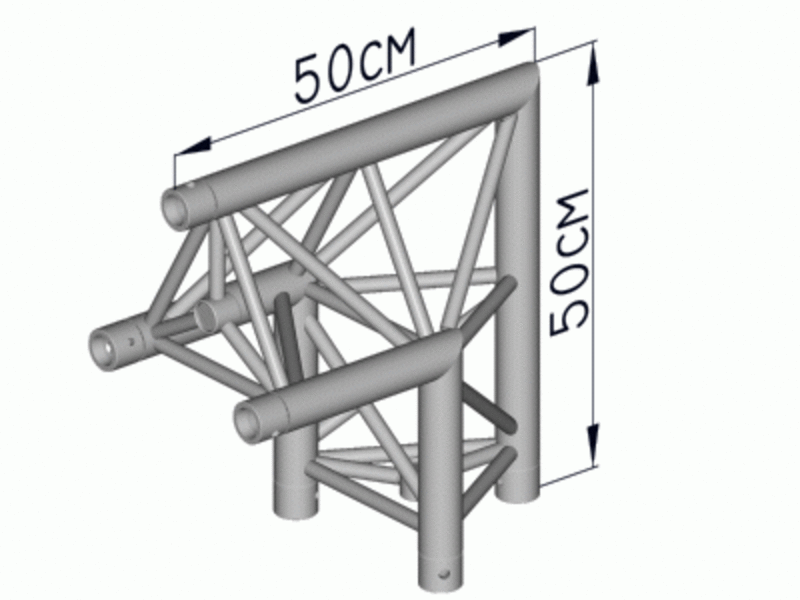

SBE29-3-END-D2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-3-END-U2weg Ecke 90°, 500/500mmeinloggen oder registrieren

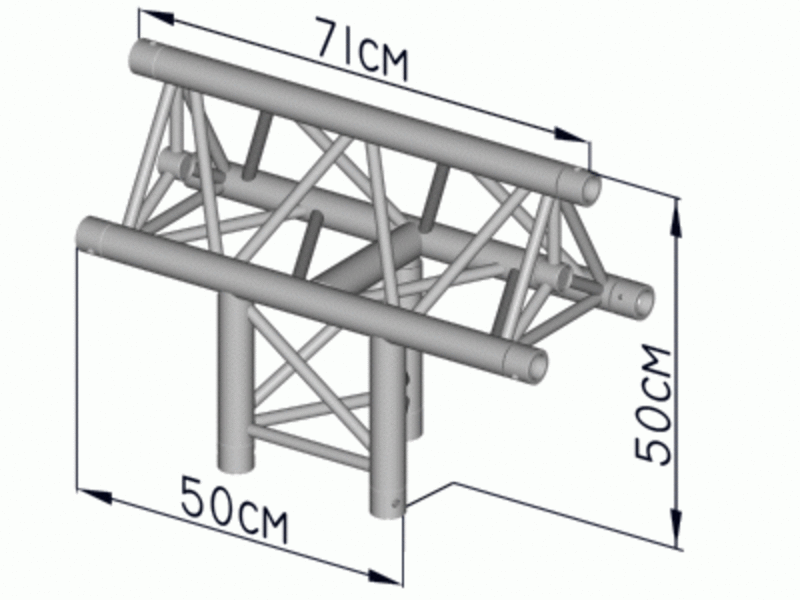

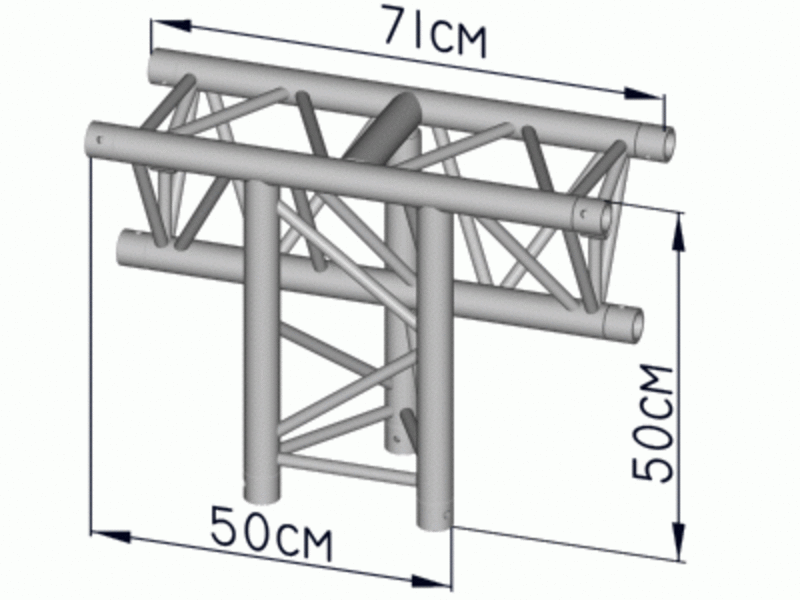

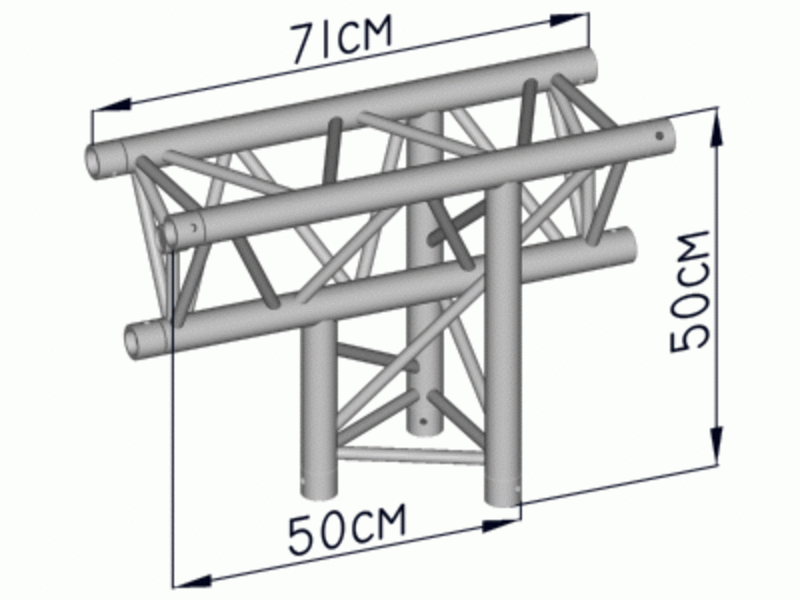

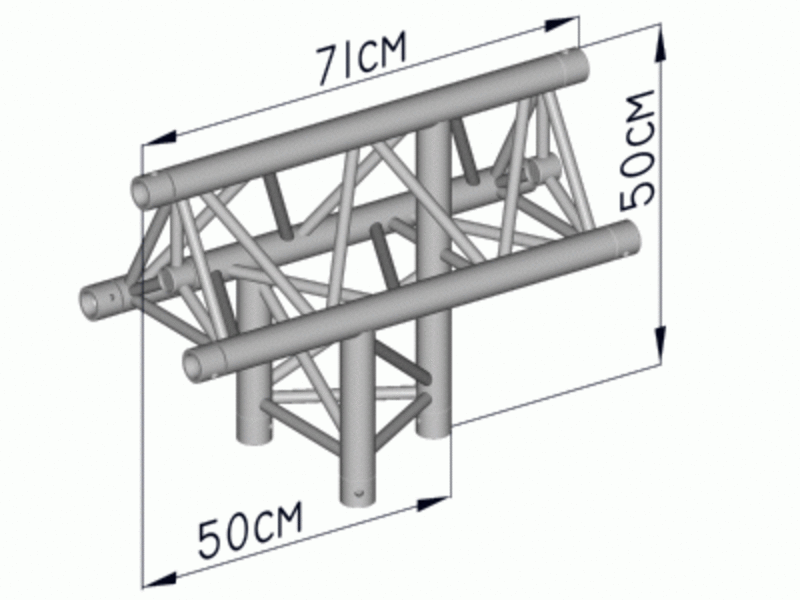

SBE29-3-T-H3weg Ecke T, 710/500mmeinloggen oder registrieren

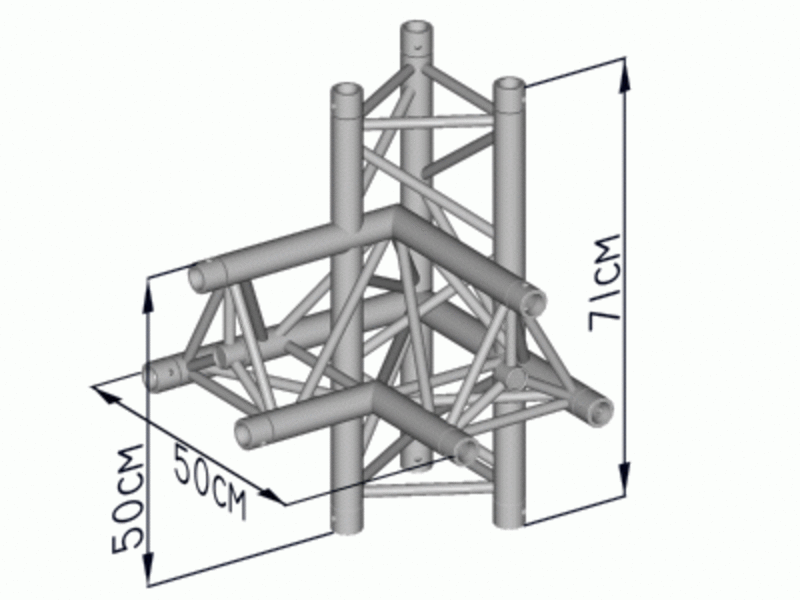

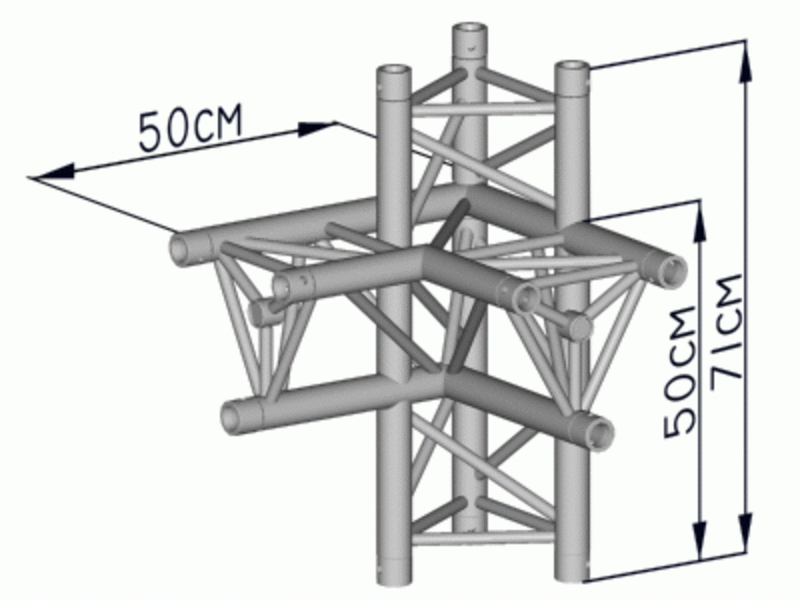

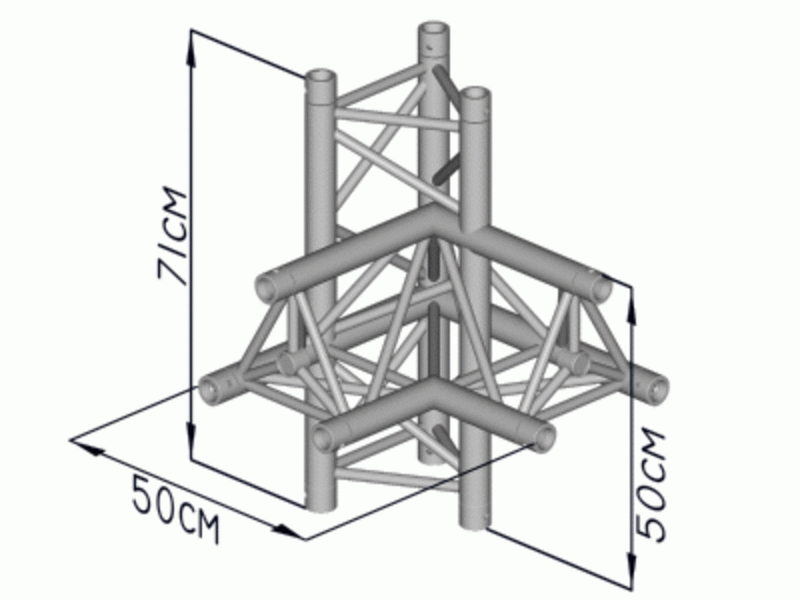

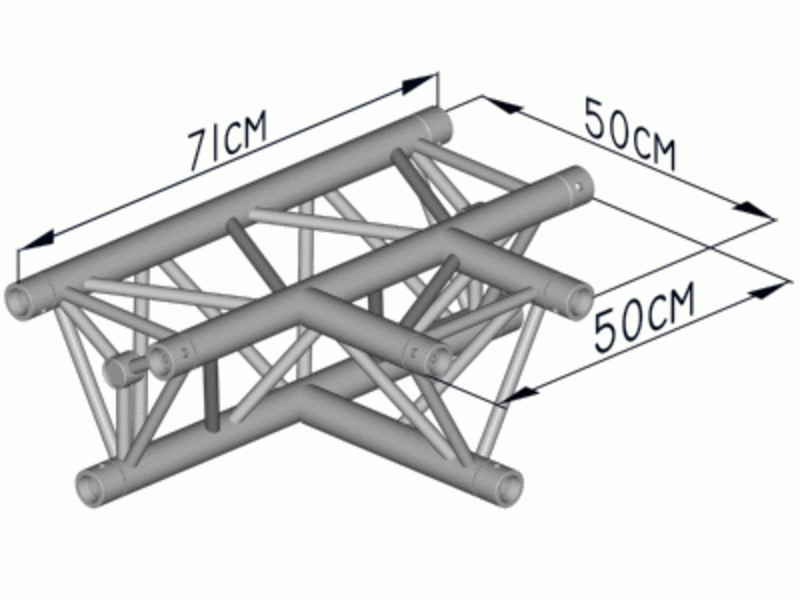

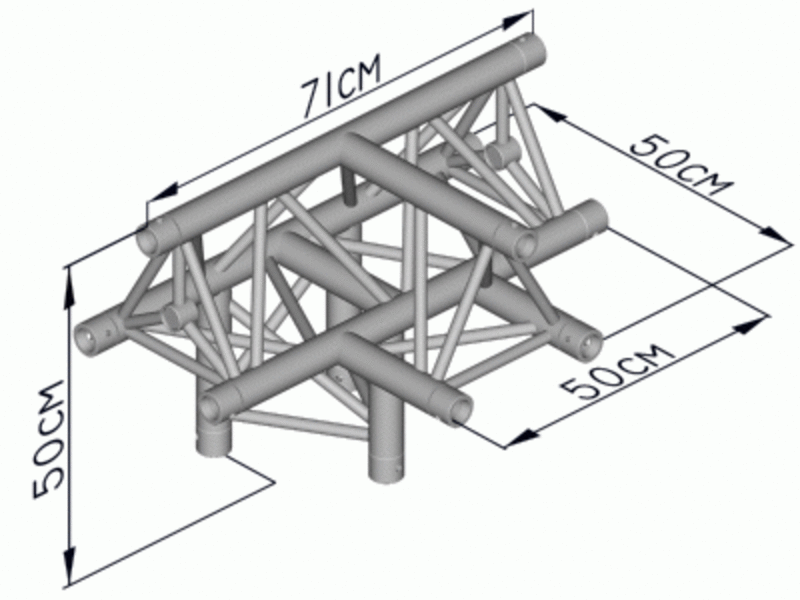

SBE29-3-TA-D4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-3-TA-U4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-3-TAA-D5weg Ecke T, 710/710/500mmeinloggen oder registrieren
SBE29-3-TAA-U5weg Ecke T, 710/710/500mmeinloggen oder registrieren
SBE29-3-TV1-D3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV1-U3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV2-D3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV2-U3weg Ecke T, 710/500mmeinloggen oder registrieren

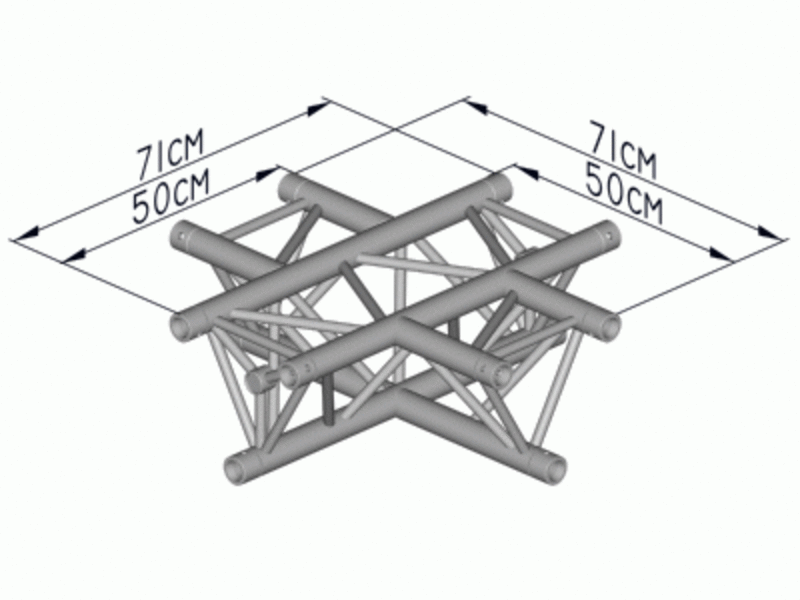

SBE29-3-X4weg Ecke X, 710/710mmeinloggen oder registrieren

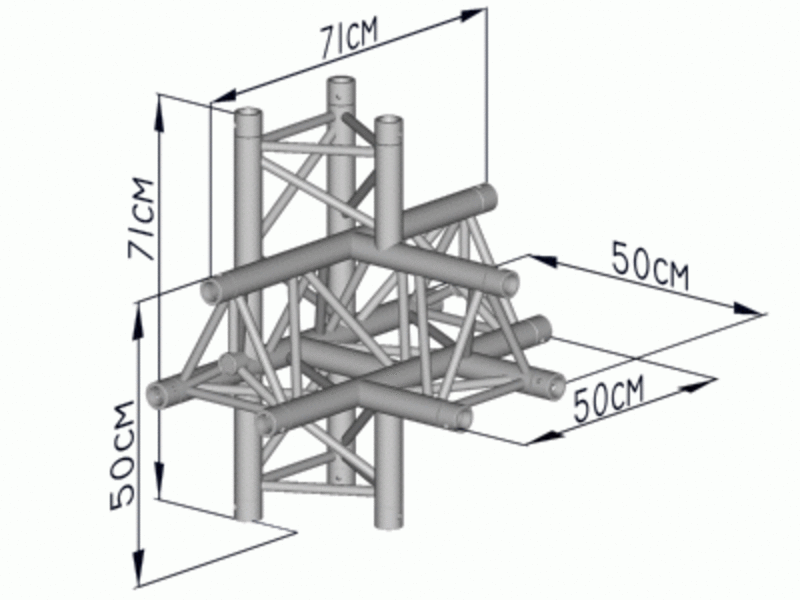

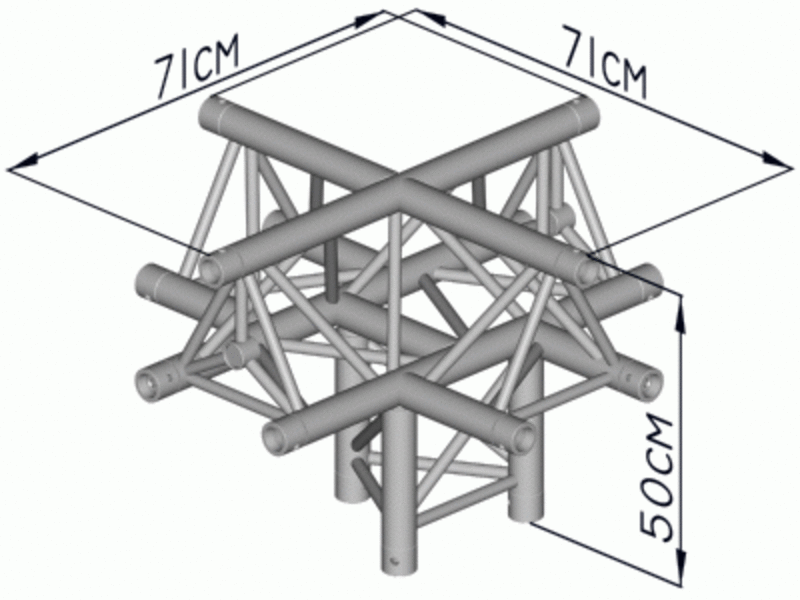

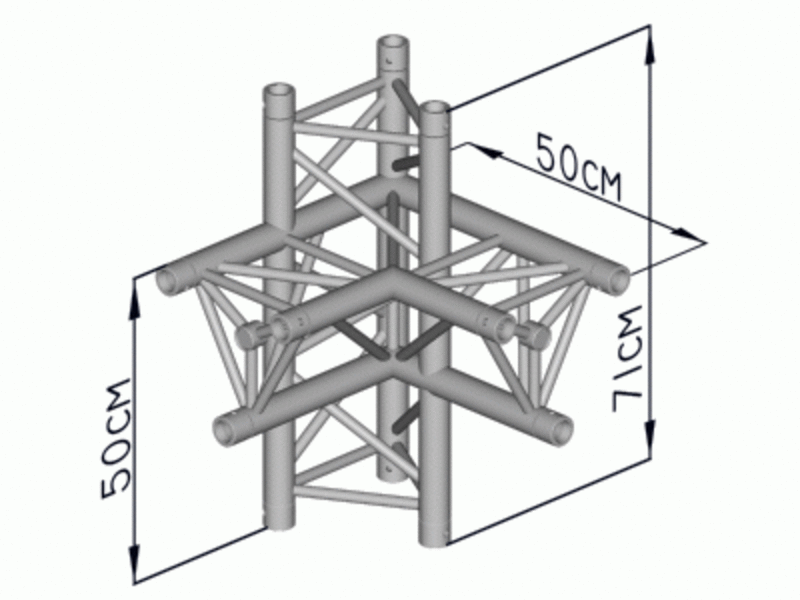

SBE29-3-XA-D5weg Ecke X, 710/710/500mmeinloggen oder registrieren
SBE29-3-XA-U5weg Ecke X, 710/710/500mmeinloggen oder registrieren

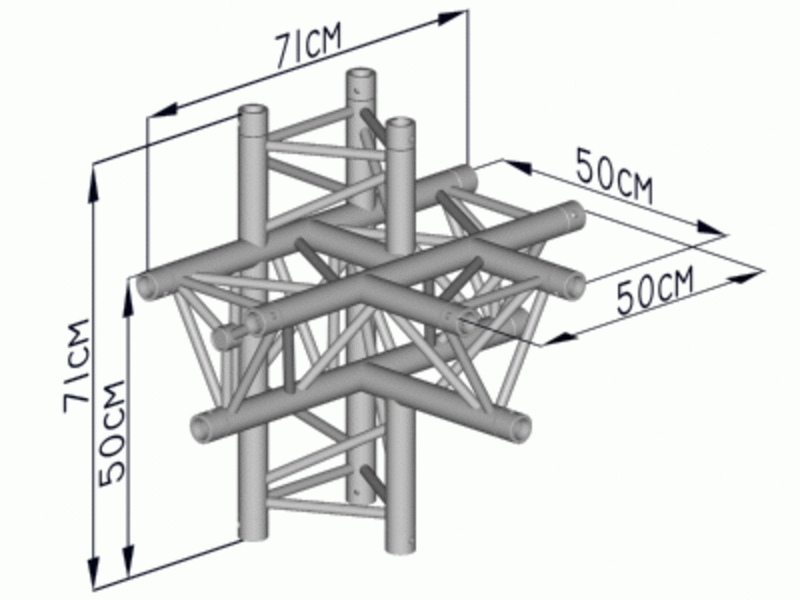

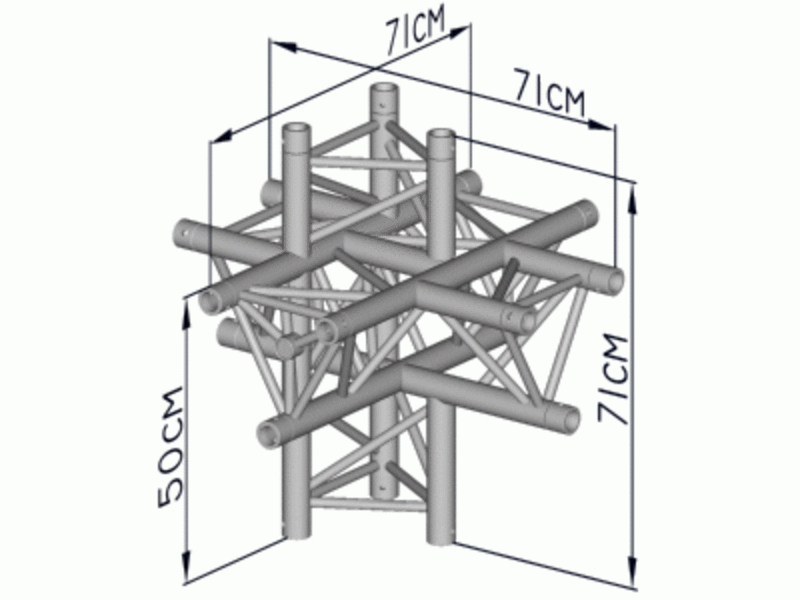

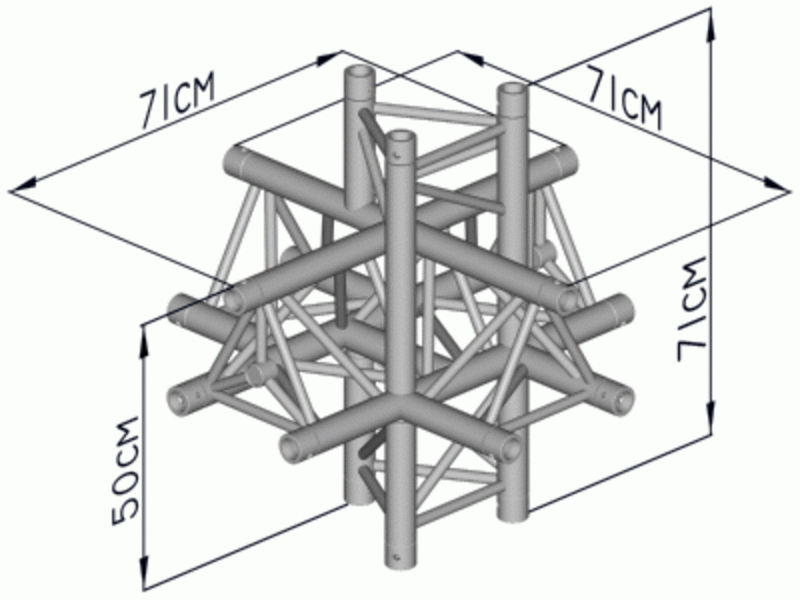

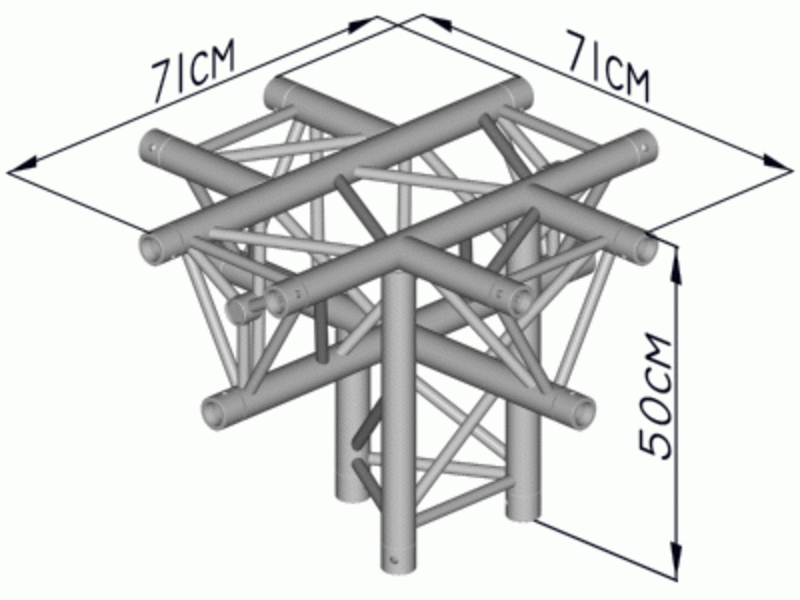

SBE29-3-XAA-D6weg Ecke X, 710/710/710mmeinloggen oder registrieren
SBE29-3-XAA-U6weg Ecke X, 710/710/710mmeinloggen oder registrieren

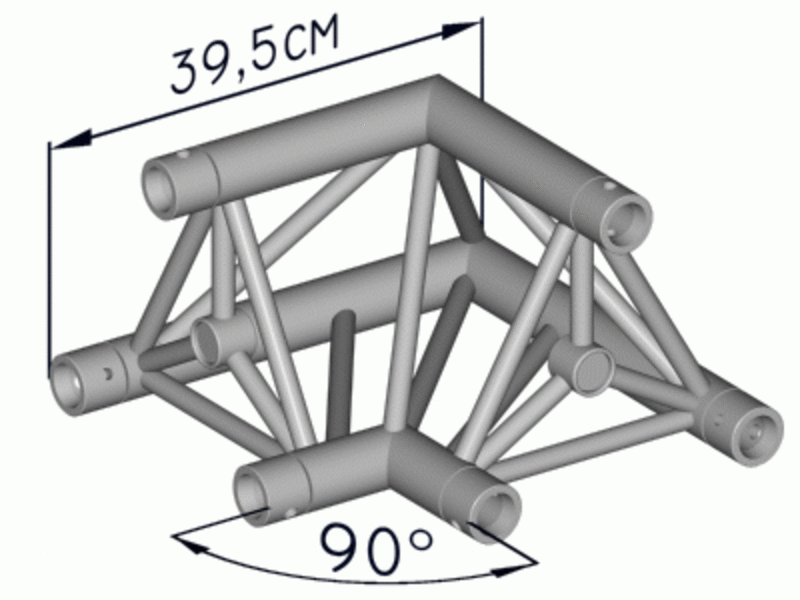

SBE29-3C-902weg Ecke 90°, 395/395mmeinloggen oder registrieren

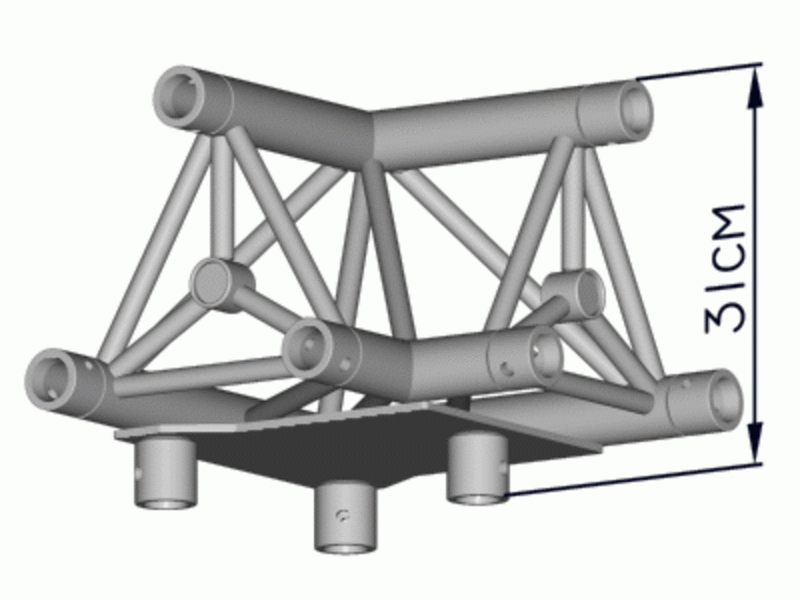

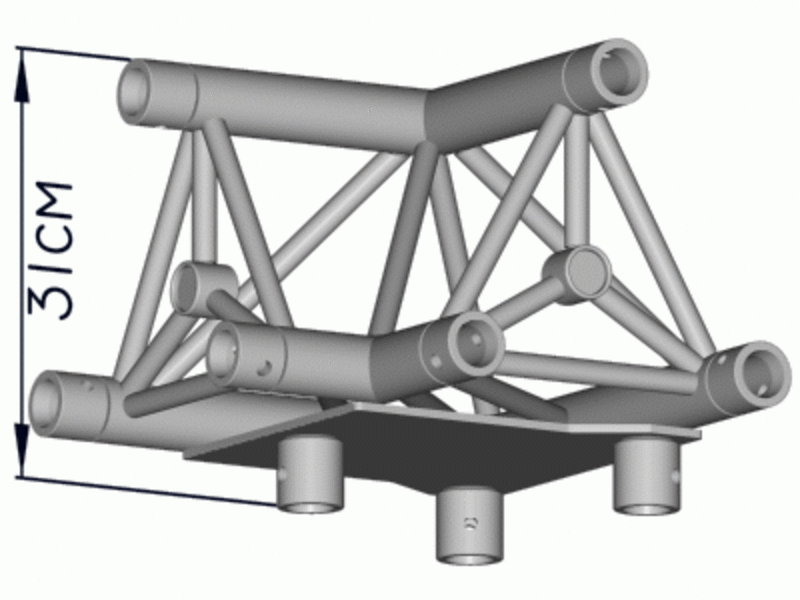

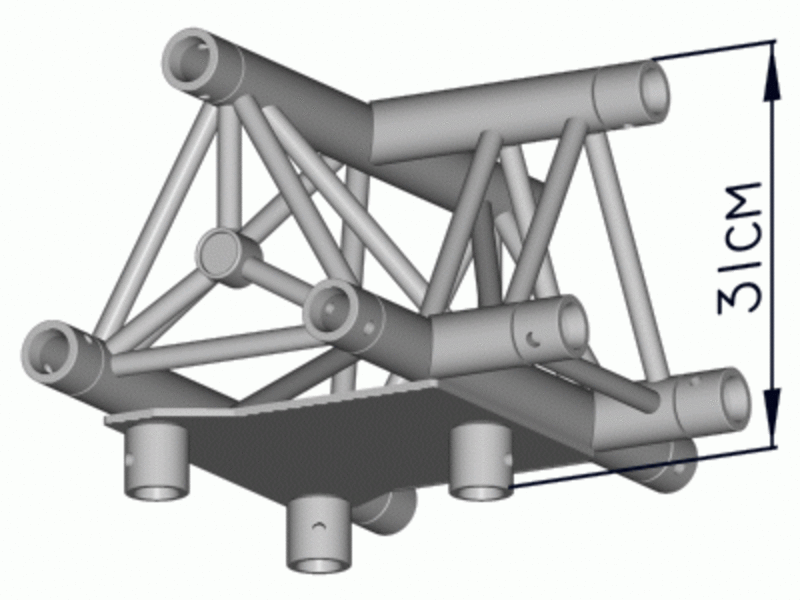

SBE29-3C-90A-DL3weg Ecke 90°, 395/395/310mmeinloggen oder registrieren
SBE29-3C-90A-DR3weg Ecke 90°, 395/395/310mmeinloggen oder registrieren

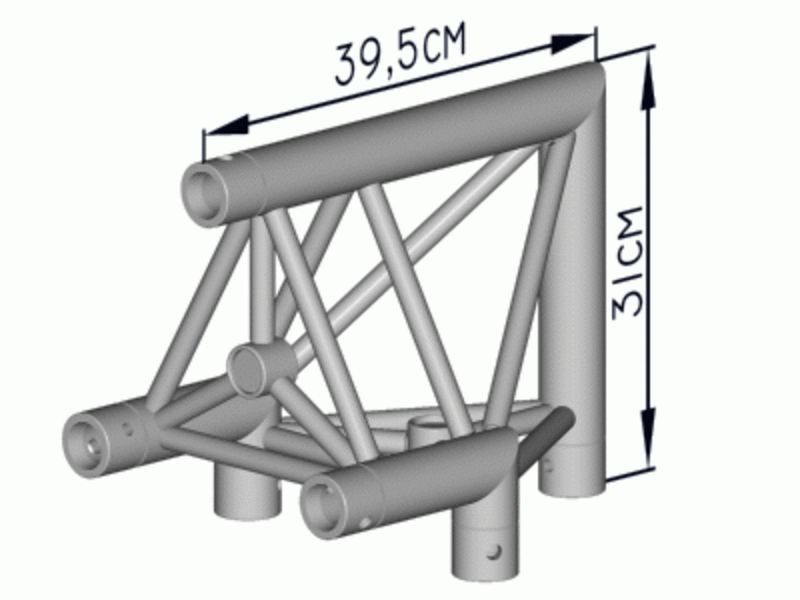

SBE29-3C-END-D2weg Ecke 90°, 395/310mmeinloggen oder registrieren

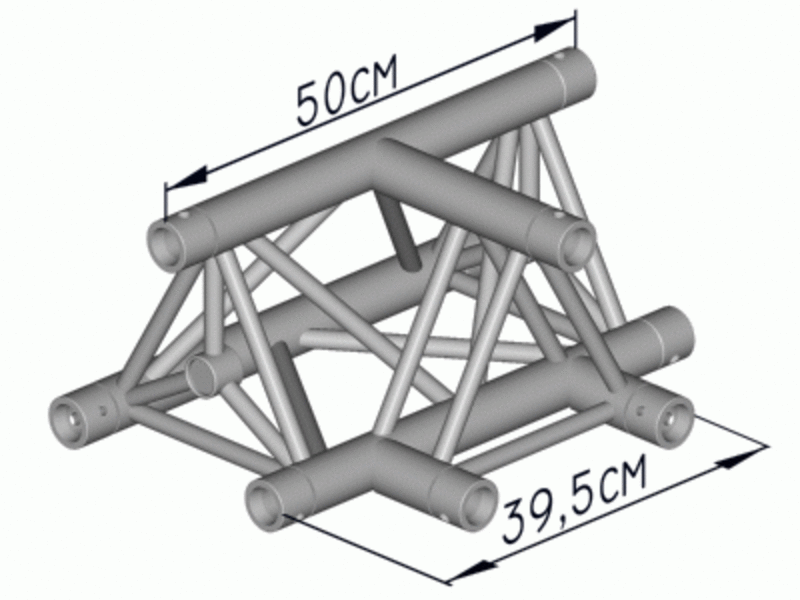

SBE29-3C-TA4weg Ecke T, 500/395/310mmeinloggen oder registrieren
SBE29-3C-TH3weg Ecke T, 500/395mmeinloggen oder registrieren

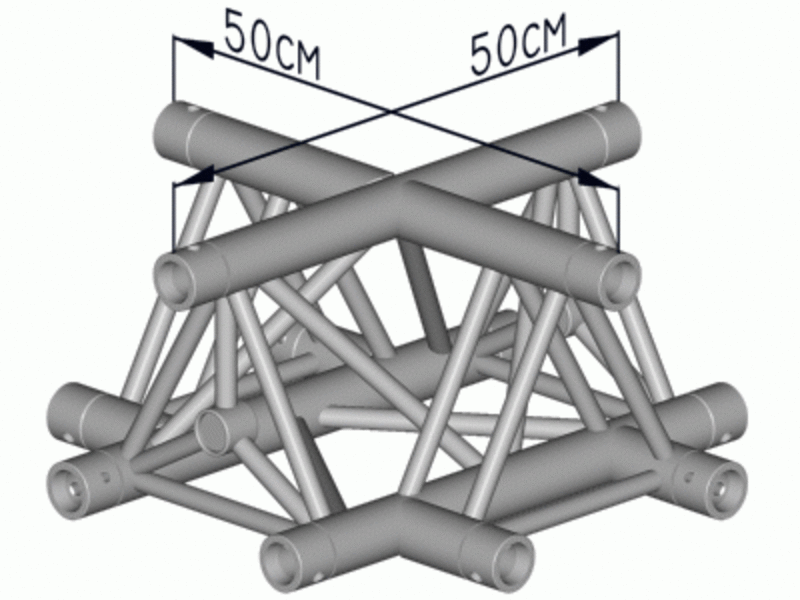

SBE29-3C-X4weg Ecke X, 500/500mmeinloggen oder registrieren

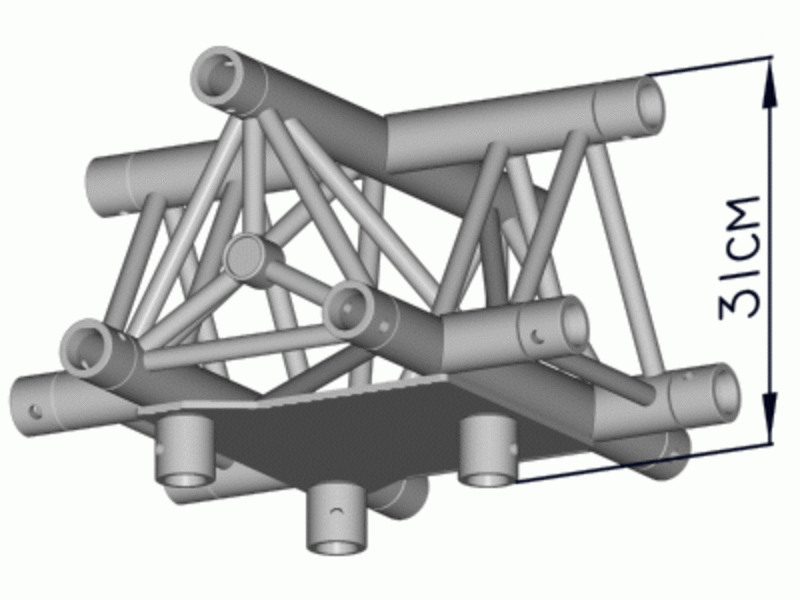

SBE29-3C-XA5weg Ecke X, 500/500/310mmeinloggen oder registrieren
SBE29-3-120
SBE29-3-135
SBE29-3-45
SBE29-3-60
SBE29-3-90
SBE29-3-90A-DL
SBE29-3-90A-DR
SBE29-3-90A-UL
SBE29-3-90A-UR
SBE29-3-90AA-DL
SBE29-3-90AA-DR
SBE29-3-90AA-UL
SBE29-3-90AA-UR
SBE29-3-END-D
SBE29-3-END-U
SBE29-3-T-H
SBE29-3-TA-D
SBE29-3-TA-U
SBE29-3-TAA-D
SBE29-3-TAA-U
SBE29-3-TV1-D
SBE29-3-TV1-U
SBE29-3-TV2-D
SBE29-3-TV2-U
SBE29-3-X
SBE29-3-XA-D
SBE29-3-XA-U
SBE29-3-XAA-D
SBE29-3-XAA-U
SBE29-3C-90
SBE29-3C-90A-DL
SBE29-3C-90A-DR
SBE29-3C-END-D
SBE29-3C-TA
SBE29-3C-TH
SBE29-3C-X
SBE29-3C-XA

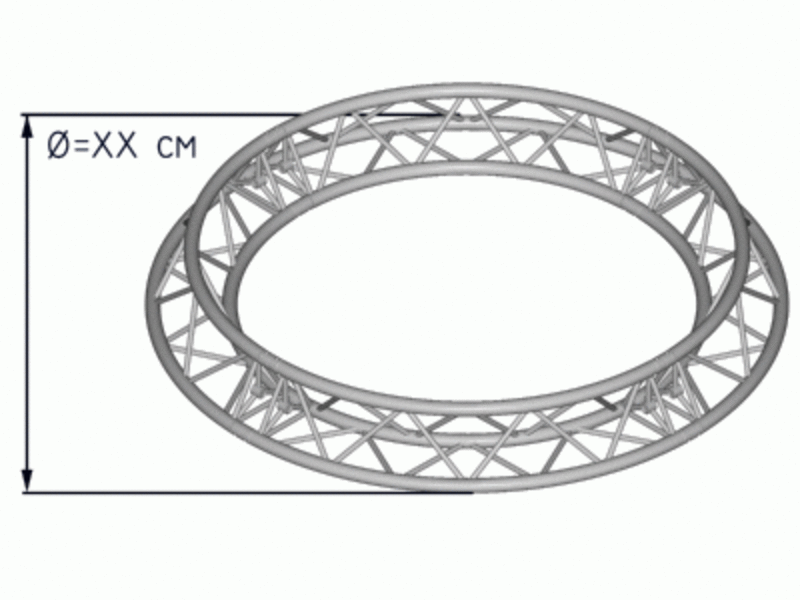

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK29-3-10000-D10000 mm0 mmeinloggen oder registrieren
SBK29-3-2000-D2000 mm0 mmeinloggen oder registrieren
SBK29-3-3000-D3000 mm0 mmeinloggen oder registrieren
SBK29-3-4000-D4000 mm0 mmeinloggen oder registrieren
SBK29-3-5000-D5000 mm0 mmeinloggen oder registrieren
SBK29-3-6000-D6000 mm0 mmeinloggen oder registrieren
SBK29-3-7000-D7000 mm0 mmeinloggen oder registrieren
SBK29-3-8000-D8000 mm0 mmeinloggen oder registrieren
SBK29-3-9000-D9000 mm0 mmeinloggen oder registrieren
SBK29-3-10000-D
SBK29-3-2000-D
SBK29-3-3000-D
SBK29-3-4000-D
SBK29-3-5000-D
SBK29-3-6000-D
SBK29-3-7000-D
SBK29-3-8000-D
SBK29-3-9000-D

Sonstiges

BezeichnungBeschreibungCAD Downloads

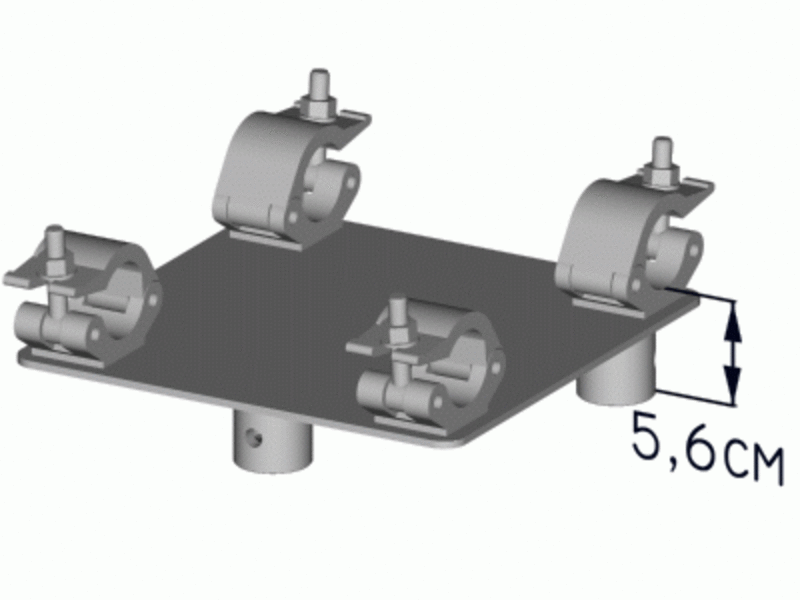

SB29-3-APLAbgangsplatte mit Halbschelleneinloggen oder registrieren

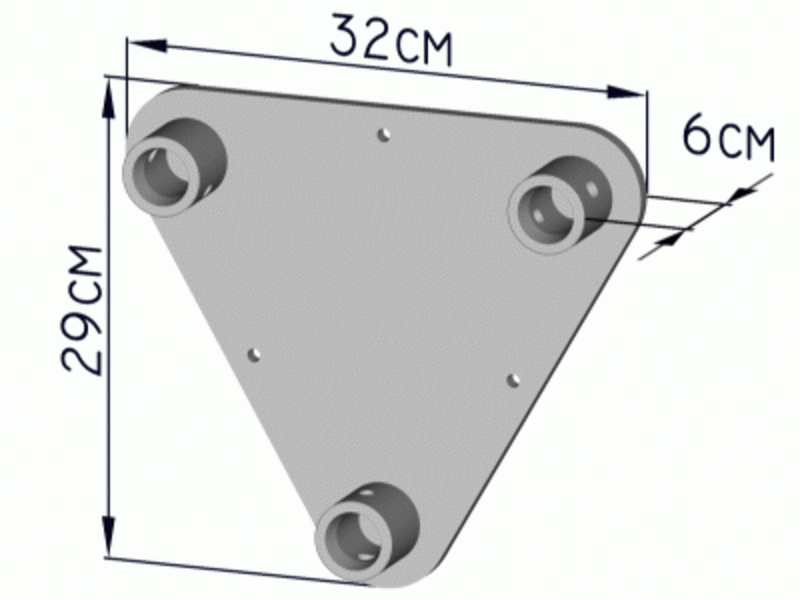

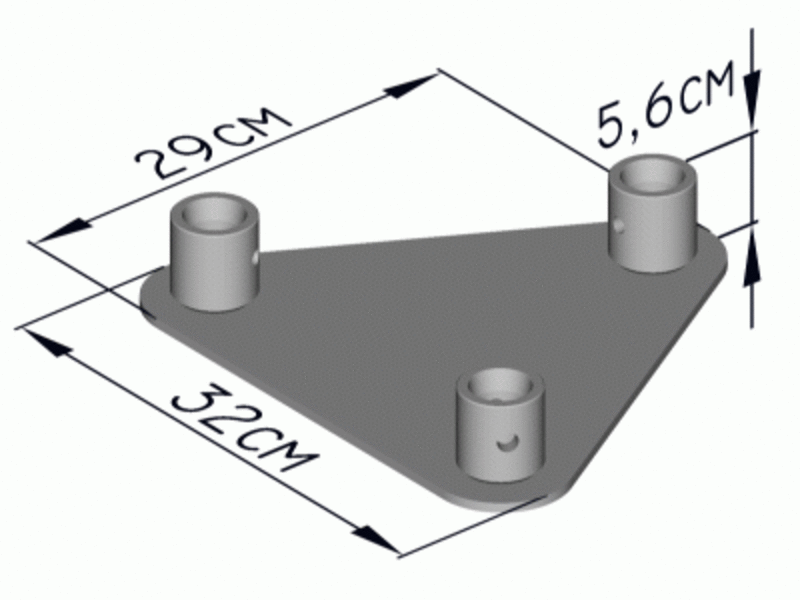

SB29-3-BPLBodenplatte 56mmeinloggen oder registrieren
SB29-3-WPLWandplatte 60mmeinloggen oder registrieren
SB29-3-APL
SB29-3-BPL
SB29-3-WPL
