SB29-4X

Produktübersicht

Produktdaten

Standardbauteile

Downloadcenter

SB29-4X

SB29-4X

Abmessungen

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB29-4X

Abmessungen

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo4,006,508,1011,6014,2016,8022,00

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00547,3015,301027,00*11,50828,3015,80552,2014,70460,2015,60
5,00351,8024,10879,6019,40574,00*21,50439,8022,90366,5024,30
6,00243,0034,80729,0027,90514,00*33,40364,5033,10303,8035,00
7,00177,4047,40620,9038,10456,00*47,40310,4045,00258,7047,70
8,00134,8061,90539,2049,90404,4063,20269,6058,90224,7062,40
9,00105,6078,40475,2063,40356,4080,10237,6074,70198,0079,00
10,0084,7096,90423,6078,60317,7098,90211,8092,30176,5097,60
11,0069,30117,40381,0095,40285,70119,80190,50111,90158,70118,30
12,0057,50139,90345,10114,10258,80142,70172,50133,40143,80140,90
13,0048,40164,40314,40134,50235,80167,70157,20156,90131,00165,60
14,0041,10190,90287,80156,70215,80194,70143,90182,40119,90192,30
15,0035,30219,50264,40180,90198,30223,80132,20209,80110,20221,00
16,0030,50250,20243,70206,90182,80255,00121,80239,30101,50251,90
17,0026,50282,90225,20235,00168,90288,20112,60270,9093,80284,80
18,0023,20317,70208,40265,10156,30323,60104,20304,6086,90319,90

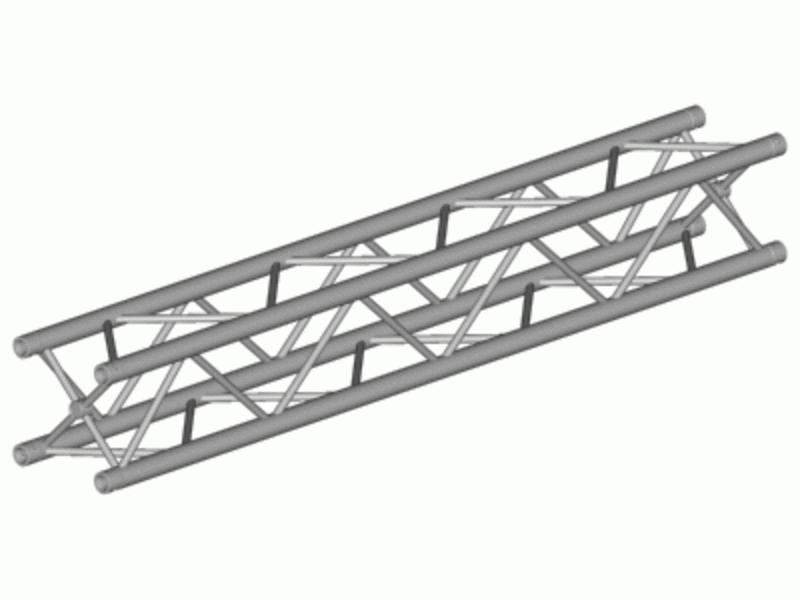

Geraden

BezeichnungLängeCAD Downloads
SB29-4X-0210210 mmeinloggen oder registrieren
SB29-4X-0250250 mmeinloggen oder registrieren
SB29-4X-0290290 mmeinloggen oder registrieren
SB29-4X-0500500 mmeinloggen oder registrieren
SB29-4X-10001000 mmeinloggen oder registrieren
SB29-4X-15001500 mmeinloggen oder registrieren
SB29-4X-20002000 mmeinloggen oder registrieren
SB29-4X-25002500 mmeinloggen oder registrieren
SB29-4X-30003000 mmeinloggen oder registrieren
SB29-4X-40004000 mmeinloggen oder registrieren
SB29-4X-0210
SB29-4X-0250
SB29-4X-0290
SB29-4X-0500
SB29-4X-1000
SB29-4X-1500
SB29-4X-2000
SB29-4X-2500
SB29-4X-3000
SB29-4X-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads

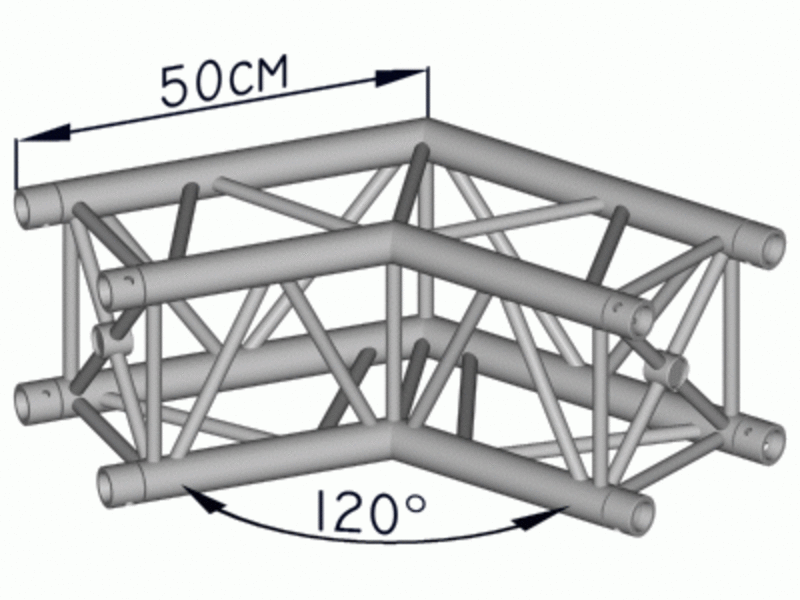

SBE29-4X-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren

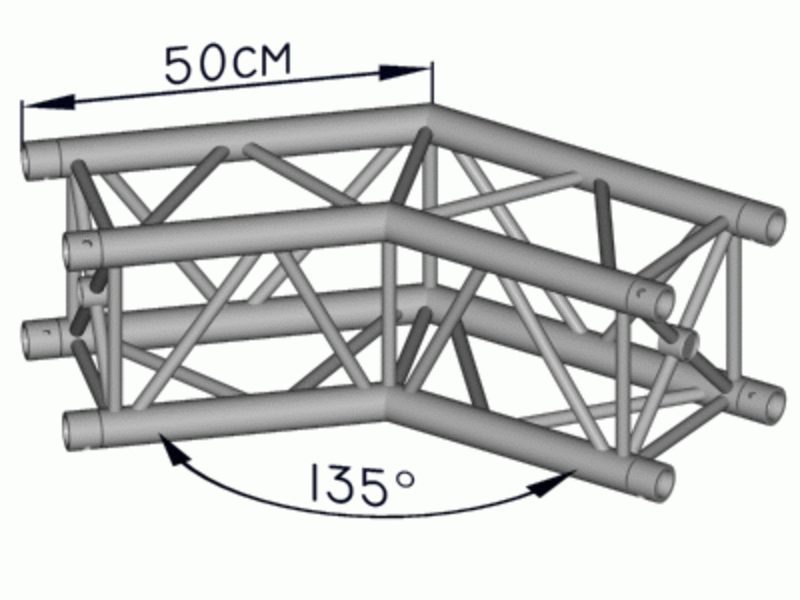

SBE29-4X-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE29-4X-452weg Ecke 45°, 1000/1000mmeinloggen oder registrieren
SBE29-4X-602weg Ecke 60°, 1000/1000mmeinloggen oder registrieren
SBE29-4X-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-4X-90A3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-4X-90AA4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-4X-T3weg Ecke T, 710/500mmeinloggen oder registrieren

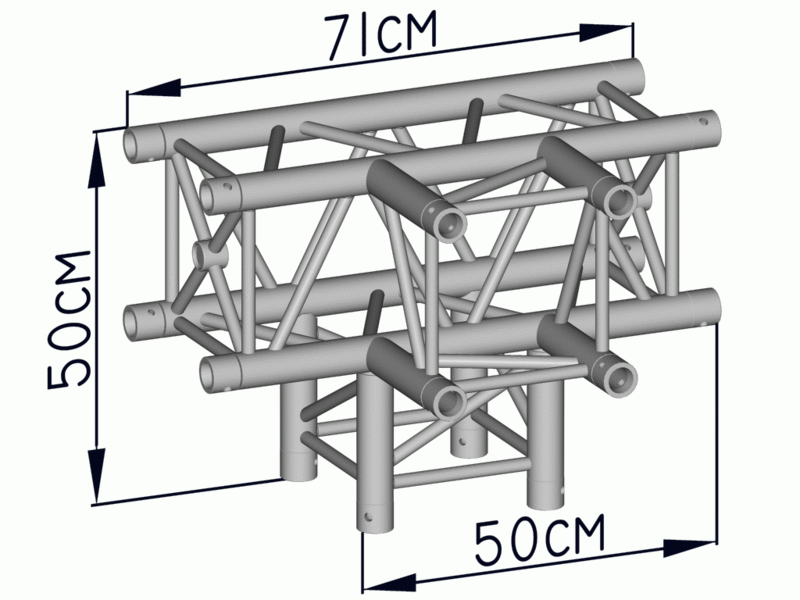

SBE29-4X-TA4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-4X-TAA5weg Ecke T, 710/710/500mmeinloggen oder registrieren
SBE29-4X-X4weg Ecke X, 710/710mmeinloggen oder registrieren
SBE29-4X-XA5weg Ecke X, 710/710/500mmeinloggen oder registrieren

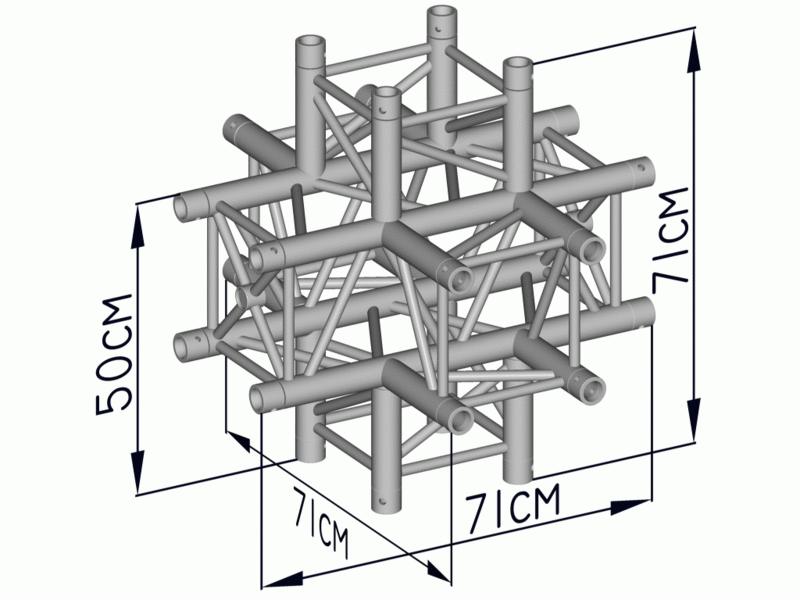

SBE29-4X-XAA6weg Ecke X, 710/710/710mmeinloggen oder registrieren
SBE29-4X-120
SBE29-4X-135
SBE29-4X-45
SBE29-4X-60
SBE29-4X-90
SBE29-4X-90A
SBE29-4X-90AA
SBE29-4X-T
SBE29-4X-TA
SBE29-4X-TAA
SBE29-4X-X
SBE29-4X-XA
SBE29-4X-XAA

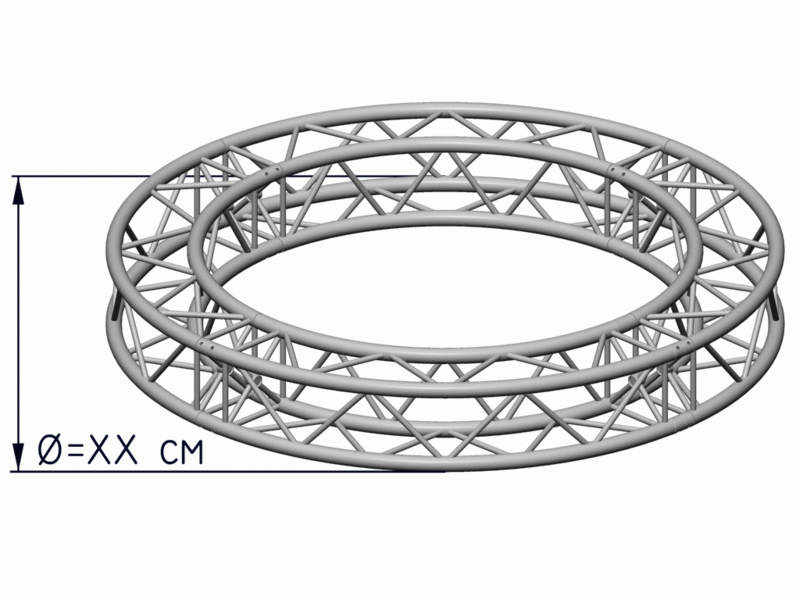

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK29-4X-1000010000 mm0 mmeinloggen oder registrieren
SBK29-4X-20002000 mm0 mmeinloggen oder registrieren
SBK29-4X-30003000 mm0 mmeinloggen oder registrieren
SBK29-4X-40004000 mm0 mmeinloggen oder registrieren
SBK29-4X-50005000 mm0 mmeinloggen oder registrieren
SBK29-4X-60006000 mm0 mmeinloggen oder registrieren
SBK29-4X-70007000 mm0 mmeinloggen oder registrieren
SBK29-4X-80008000 mm0 mmeinloggen oder registrieren
SBK29-4X-90009000 mm0 mmeinloggen oder registrieren
SBK29-4X-10000
SBK29-4X-2000
SBK29-4X-3000
SBK29-4X-4000
SBK29-4X-5000
SBK29-4X-6000
SBK29-4X-7000
SBK29-4X-8000
SBK29-4X-9000

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB29-4X-BPLBodenplatte 56mmeinloggen oder registrieren
SB29-4X-WPLWandplatte 60mmeinloggen oder registrieren
SB29-4X-BPL
SB29-4X-WPL
