SB29P-3

SB29P-3

Abmessungen

Höhe256 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Produktdatenblatt

Produktdatenblatt SB29P-3

Abmessungen

Höhe256 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo4,657,2510,0912,6315,2017,8023,00

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00348,5013,30697,0010,70522,8013,60348,5012,60290,4013,40
5,00221,2020,80553,0016,70414,8021,20276,5019,70230,4020,90
6,00152,1029,90456,2024,20342,1030,60228,1028,50190,1030,20
7,00110,4040,80386,3033,00289,7041,60193,1038,80160,9041,10
8,0083,3053,30333,2043,40249,9054,40166,6050,80138,8053,70
9,0064,7067,60291,4055,20218,5069,00145,7064,50121,4068,10
10,0051,5083,60257,4068,60193,0085,30128,7079,90107,2084,20
11,0041,70101,40229,1083,60171,80103,40114,6097,0095,50102,10
12,0034,20121,00205,10100,20153,80123,30102,60115,8085,50121,80
13,0028,40142,30184,40118,60138,30145,0092,20136,4076,90143,30
14,0023,80165,50166,40138,80124,80168,5083,20158,8069,30166,60
15,0020,00190,50150,30160,80112,70193,8075,20183,1062,60191,70
16,0017,00217,40136,00184,80102,00221,1068,00209,3056,70218,70

Geraden

BezeichnungLängeCAD Downloads
SB29-3-0500500 mmeinloggen oder registrieren
SB29-3-10001000 mmeinloggen oder registrieren
SB29-3-15001500 mmeinloggen oder registrieren
SB29-3-20002000 mmeinloggen oder registrieren
SB29-3-25002500 mmeinloggen oder registrieren
SB29-3-30003000 mmeinloggen oder registrieren
SB29-3-40004000 mmeinloggen oder registrieren
SB29-3-0500
SB29-3-1000
SB29-3-1500
SB29-3-2000
SB29-3-2500
SB29-3-3000
SB29-3-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE29-3-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren
SBE29-3-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE29-3-452weg Ecke 45°, 1000/1000mmeinloggen oder registrieren
SBE29-3-602weg Ecke 60°, 1000/1000mmeinloggen oder registrieren
SBE29-3-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-3-90A-DL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-DR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-UL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90A-UR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-3-90AA-DL4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-DR4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-UL4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-90AA-UR4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-3-END-D2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-3-END-U2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-3-T-H3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TA-D4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-3-TA-U4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-3-TAA-D5weg Ecke T, 710/710/500mmeinloggen oder registrieren
SBE29-3-TAA-U5weg Ecke T, 710/710/500mmeinloggen oder registrieren
SBE29-3-TV1-D3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV1-U3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV2-D3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-TV2-U3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-3-X4weg Ecke X, 710/710mmeinloggen oder registrieren
SBE29-3-XA-D5weg Ecke X, 710/710/500mmeinloggen oder registrieren
SBE29-3-XA-U5weg Ecke X, 710/710/500mmeinloggen oder registrieren
SBE29-3-XAA-D6weg Ecke X, 710/710/710mmeinloggen oder registrieren
SBE29-3-XAA-U6weg Ecke X, 710/710/710mmeinloggen oder registrieren
SBE29-3C-902weg Ecke 90°, 395/395mmeinloggen oder registrieren
SBE29-3C-90A-DL3weg Ecke 90°, 395/395/310mmeinloggen oder registrieren
SBE29-3C-90A-DR3weg Ecke 90°, 395/395/310mmeinloggen oder registrieren
SBE29-3C-END-D2weg Ecke 90°, 395/310mmeinloggen oder registrieren
SBE29-3C-TA4weg Ecke T, 500/395/310mmeinloggen oder registrieren
SBE29-3C-TH3weg Ecke T, 500/395mmeinloggen oder registrieren
SBE29-3C-X4weg Ecke X, 500/500mmeinloggen oder registrieren

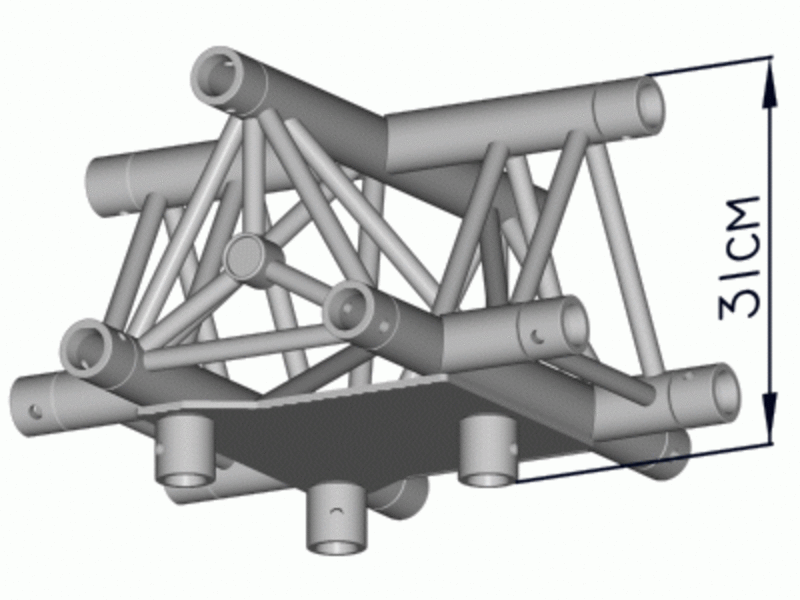

SBE29-3C-XA5weg Ecke X, 500/500/310mmeinloggen oder registrieren
SBE29-3-120
SBE29-3-135
SBE29-3-45
SBE29-3-60
SBE29-3-90
SBE29-3-90A-DL
SBE29-3-90A-DR
SBE29-3-90A-UL
SBE29-3-90A-UR
SBE29-3-90AA-DL
SBE29-3-90AA-DR
SBE29-3-90AA-UL
SBE29-3-90AA-UR
SBE29-3-END-D
SBE29-3-END-U
SBE29-3-T-H
SBE29-3-TA-D
SBE29-3-TA-U
SBE29-3-TAA-D
SBE29-3-TAA-U
SBE29-3-TV1-D
SBE29-3-TV1-U
SBE29-3-TV2-D
SBE29-3-TV2-U
SBE29-3-X
SBE29-3-XA-D
SBE29-3-XA-U
SBE29-3-XAA-D
SBE29-3-XAA-U
SBE29-3C-90
SBE29-3C-90A-DL
SBE29-3C-90A-DR
SBE29-3C-END-D
SBE29-3C-TA
SBE29-3C-TH
SBE29-3C-X
SBE29-3C-XA

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK29-3-10000-D10000 mm0 mmeinloggen oder registrieren
SBK29-3-2000-D2000 mm0 mmeinloggen oder registrieren
SBK29-3-3000-D3000 mm0 mmeinloggen oder registrieren
SBK29-3-4000-D4000 mm0 mmeinloggen oder registrieren
SBK29-3-5000-D5000 mm0 mmeinloggen oder registrieren
SBK29-3-6000-D6000 mm0 mmeinloggen oder registrieren
SBK29-3-7000-D7000 mm0 mmeinloggen oder registrieren
SBK29-3-8000-D8000 mm0 mmeinloggen oder registrieren
SBK29-3-9000-D9000 mm0 mmeinloggen oder registrieren
SBK29-3-10000-D
SBK29-3-2000-D
SBK29-3-3000-D
SBK29-3-4000-D
SBK29-3-5000-D
SBK29-3-6000-D
SBK29-3-7000-D
SBK29-3-8000-D
SBK29-3-9000-D

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB29-3-APLAbgangsplatte mit Halbschelleneinloggen oder registrieren
SB29-3-BPLBodenplatte 56mmeinloggen oder registrieren
SB29-3-WPLWandplatte 60mmeinloggen oder registrieren
SB29-3-APL
SB29-3-BPL
SB29-3-WPL

Produktdatenblatt

Produktdatenblatt SB29P-3

Standardbauteile Geraden

BezeichnungCAD Downloads
SB29-3-0500einloggen oder registrieren
SB29-3-1000einloggen oder registrieren
SB29-3-1500einloggen oder registrieren
SB29-3-2000einloggen oder registrieren
SB29-3-2500einloggen oder registrieren
SB29-3-3000einloggen oder registrieren
SB29-3-4000einloggen oder registrieren

Standardbauteile Eckelemente

BezeichnungCAD Downloads
SBE29-3-120einloggen oder registrieren
SBE29-3-135einloggen oder registrieren
SBE29-3-45einloggen oder registrieren
SBE29-3-60einloggen oder registrieren
SBE29-3-90einloggen oder registrieren
SBE29-3-90A-DLeinloggen oder registrieren
SBE29-3-90A-DReinloggen oder registrieren
SBE29-3-90A-ULeinloggen oder registrieren
SBE29-3-90A-UReinloggen oder registrieren
SBE29-3-90AA-DLeinloggen oder registrieren
SBE29-3-90AA-DReinloggen oder registrieren
SBE29-3-90AA-ULeinloggen oder registrieren
SBE29-3-90AA-UReinloggen oder registrieren
SBE29-3-END-Deinloggen oder registrieren
SBE29-3-END-Ueinloggen oder registrieren
SBE29-3-T-Heinloggen oder registrieren
SBE29-3-TA-Deinloggen oder registrieren
SBE29-3-TA-Ueinloggen oder registrieren
SBE29-3-TAA-Deinloggen oder registrieren
SBE29-3-TAA-Ueinloggen oder registrieren
SBE29-3-TV1-Deinloggen oder registrieren
SBE29-3-TV1-Ueinloggen oder registrieren
SBE29-3-TV2-Deinloggen oder registrieren
SBE29-3-TV2-Ueinloggen oder registrieren
SBE29-3-Xeinloggen oder registrieren
SBE29-3-XA-Deinloggen oder registrieren
SBE29-3-XA-Ueinloggen oder registrieren
SBE29-3-XAA-Deinloggen oder registrieren
SBE29-3-XAA-Ueinloggen oder registrieren
SBE29-3C-90einloggen oder registrieren
SBE29-3C-90A-DLeinloggen oder registrieren
SBE29-3C-90A-DReinloggen oder registrieren
SBE29-3C-END-Deinloggen oder registrieren
SBE29-3C-TAeinloggen oder registrieren
SBE29-3C-THeinloggen oder registrieren
SBE29-3C-Xeinloggen oder registrieren
SBE29-3C-XAeinloggen oder registrieren

Standardbauteile Kreise

BezeichnungCAD Downloads
SBK29-3-10000-Deinloggen oder registrieren
SBK29-3-2000-Deinloggen oder registrieren
SBK29-3-3000-Deinloggen oder registrieren
SBK29-3-4000-Deinloggen oder registrieren
SBK29-3-5000-Deinloggen oder registrieren
SBK29-3-6000-Deinloggen oder registrieren
SBK29-3-7000-Deinloggen oder registrieren
SBK29-3-8000-Deinloggen oder registrieren
SBK29-3-9000-Deinloggen oder registrieren

Standardbauteile Sonstiges

BezeichnungCAD Downloads
SB29-3-APLeinloggen oder registrieren
SB29-3-BPLeinloggen oder registrieren
SB29-3-WPLeinloggen oder registrieren
