ATC Truss Constructions -

SB29PT-4

Produktübersicht

Produktdaten

Standardbauteile

Downloadcenter

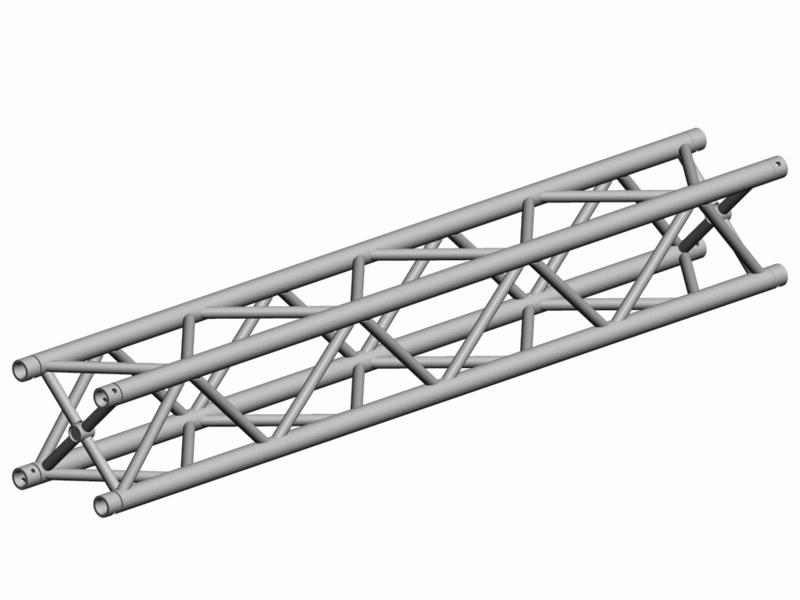

SB29PT-4

SB29PT-4

Abmessungen

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Produktdatenblatt

Produktdatenblatt SB29PT-4

Abmessungen

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo7,3611,1915,0218,8522,6826,5134,17

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00809,8015,401619,6012,401214,7015,80809,8014,70674,8015,60
5,00515,8024,101289,5019,40967,2024,70644,8023,00537,3024,30
6,00356,1034,801068,4028,00801,3035,60534,2033,10445,2035,10
7,00259,8047,40909,4038,20682,1048,40454,7045,10378,9047,80
8,00197,3062,00789,3050,00592,0063,30394,7059,00328,9062,40
9,00154,5078,50695,2063,50521,4080,20347,6074,80289,7079,10
10,00123,8097,00619,2078,70464,4099,00309,6092,40258,0097,70
11,00101,20117,50556,4095,70417,30120,00278,20112,10231,80118,40
12,0083,90140,10503,50114,40377,60142,90251,80133,60209,80141,10
13,0070,50164,60458,20134,90343,70167,90229,10157,20190,90165,80
14,0059,80191,20418,90157,30314,20195,00209,50182,70174,60192,60
15,0051,30219,90384,40181,50288,30224,10192,20210,30160,20221,40
16,0044,20250,60353,80207,80265,30255,30176,90239,90147,40252,30
17,0038,40283,40326,30236,10244,80288,70163,20271,60136,00285,30
18,0033,50318,40301,60266,50226,20324,20150,80305,40125,70320,50
19,0029,40355,50279,10299,00209,30361,80139,50341,40116,30357,80
20,0025,80394,80258,50333,70193,90401,60129,20379,50107,70397,20

Geraden

BezeichnungLängeCAD Downloads
SB29PT-4-0500500 mmeinloggen oder registrieren
SB29PT-4-10001000 mmeinloggen oder registrieren
SB29PT-4-15001500 mmeinloggen oder registrieren
SB29PT-4-20002000 mmeinloggen oder registrieren
SB29PT-4-25002500 mmeinloggen oder registrieren
SB29PT-4-30003000 mmeinloggen oder registrieren
SB29PT-4-40004000 mmeinloggen oder registrieren
SB29PT-4-0500
SB29PT-4-1000
SB29PT-4-1500
SB29PT-4-2000
SB29PT-4-2500
SB29PT-4-3000
SB29PT-4-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE29PT-4-C22weg Corner 90° einloggen oder registrieren
SBE29PT-4-C33weg Corner 90A / Teinloggen oder registrieren
SBE29PT-4-C44weg Corner TA / Xeinloggen oder registrieren
SBE29PT-4-C55weg Corner XAeinloggen oder registrieren
SBE29PT-4-C66weg Corner XAAeinloggen oder registrieren
SBE29PT-4-C2
SBE29PT-4-C3
SBE29PT-4-C4
SBE29PT-4-C5
SBE29PT-4-C6

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK29PT-4-1000010000 mm0 mmeinloggen oder registrieren
SBK29PT-4-20002000 mm0 mmeinloggen oder registrieren
SBK29PT-4-30003000 mm0 mmeinloggen oder registrieren
SBK29PT-4-40004000 mm0 mmeinloggen oder registrieren
SBK29PT-4-50005000 mm0 mmeinloggen oder registrieren
SBK29PT-4-60006000 mm0 mmeinloggen oder registrieren
SBK29PT-4-70007000 mm0 mmeinloggen oder registrieren
SBK29PT-4-80008000 mm0 mmeinloggen oder registrieren
SBK29PT-4-90009000 mm0 mmeinloggen oder registrieren
SBK29PT-4-10000
SBK29PT-4-2000
SBK29PT-4-3000
SBK29PT-4-4000
SBK29PT-4-5000
SBK29PT-4-6000
SBK29PT-4-7000
SBK29PT-4-8000
SBK29PT-4-9000

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB29PT-4-BPLBodenplatte 56mmeinloggen oder registrieren
SB29PT-4-OUTAusleger für Baseeinloggen oder registrieren
SB29PT-4-TBTower-Base (Stahl) mit 4 Stellfüßen & Rädern u. 1 Motorhalterungeinloggen oder registrieren
SB29PT-4-TBLTower-Base, light (Alu) mit 4 Spindelfüßeneinloggen oder registrieren
SB29PT-4-TT1Tower-Top f. Elektrokettenzug mit 2 Kettenumlenkrolleneinloggen oder registrieren
SB29PT-4-TT2Tower-Top für Elektrokettenzug mit 4 Kettenumlenkrolleneinloggen oder registrieren
SB29PT-4-TT5Tower-Top für Handkettenzugeinloggen oder registrieren
SB29PT-4-WPLWandplatte 60mmeinloggen oder registrieren
SBE29/29-SafeSleevesicherung inkl. Stahl-Drehschelleneinloggen oder registrieren
SBE29/50-SafeSleevesicherung inkl. Stahl-Drehschelleneinloggen oder registrieren
SBE29P-4-S4/294weg Sleeveblock, SB29PT-4 auf SB29PT-4einloggen oder registrieren
SBE50P-4-S4/294weg Sleeveblock SB29PT-4 auf SB50P-4einloggen oder registrieren
SB29PT-4-BPL
SB29PT-4-OUT
SB29PT-4-TB
SB29PT-4-TBL
SB29PT-4-TT1
SB29PT-4-TT2
SB29PT-4-TT5
SB29PT-4-WPL
SBE29/29-Safe
SBE29/50-Safe
SBE29P-4-S4/29
SBE50P-4-S4/29
