Detailansicht

ATC Truss Constructions -

SB40-2

Produktübersicht

Produktdaten

Standardbauteile

Downloadcenter

SB40-2

SB40-2

Abmessungen

Höhe398 mm
Breite48 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB40-2

Abmessungen

Höhe398 mm
Breite48 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo2,003,404,706,107,408,8011,50

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
1,001925,900,201483,00*0,20962,900,30642,000,30481,500,20
2,00961,901,601202,00*1,60693,00*1,60494,00*1,50385,00*1,50
3,00640,505,301005,00*4,50600,00*4,50443,00*4,70356,00*4,80
4,00404,4010,70808,808,50534,00*9,60404,4010,10327,00*10,40
5,00258,0016,70645,1013,40474,00*16,70322,6015,80268,8016,80
6,00178,6024,00535,7019,30401,7024,50267,8022,80223,2024,20
7,00130,6032,70457,2026,30342,9033,40228,6031,10190,5033,00
8,0099,5042,70398,0034,40298,5043,70199,0040,60165,8043,10
9,0078,2054,10351,8043,60263,9055,30175,9051,50146,6054,50
10,0062,9066,90314,6054,00236,0068,30157,3063,60131,1067,40
11,0051,6081,00284,0065,50213,0082,70142,0077,10118,3081,60
12,0043,0096,40258,3078,10193,7098,50129,1091,90107,6097,20
13,0036,40113,30236,4092,00177,30115,60118,20108,0098,50114,10
14,0031,10131,50217,50107,10163,10134,20108,70125,4090,60132,50
15,0026,80151,10200,90123,30150,70154,20100,50144,2083,70152,20
16,0023,30172,10186,30140,90139,70175,6093,20164,3077,60173,40

Geraden

BezeichnungLängeCAD Downloads
SB40-2-0500500 mmeinloggen oder registrieren
SB40-2-10001000 mmeinloggen oder registrieren
SB40-2-15001500 mmeinloggen oder registrieren
SB40-2-20002000 mmeinloggen oder registrieren
SB40-2-25002500 mmeinloggen oder registrieren
SB40-2-40004000 mmeinloggen oder registrieren
SB40-2-0500
SB40-2-1000
SB40-2-1500
SB40-2-2000
SB40-2-2500
SB40-2-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads

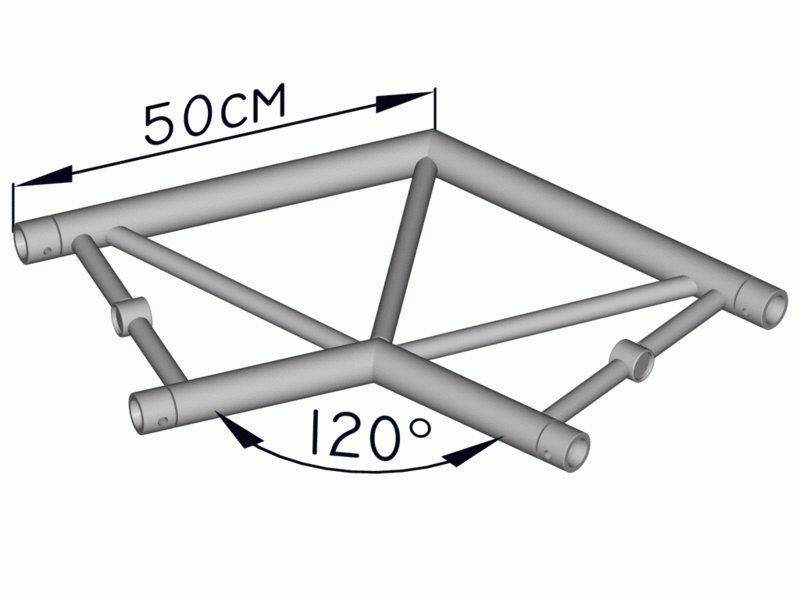

SBE40-2-120-H2weg Ecke 120°, 500/500mmeinloggen oder registrieren
SBE40-2-120-V2weg Ecke 120°, 500/500mmeinloggen oder registrieren

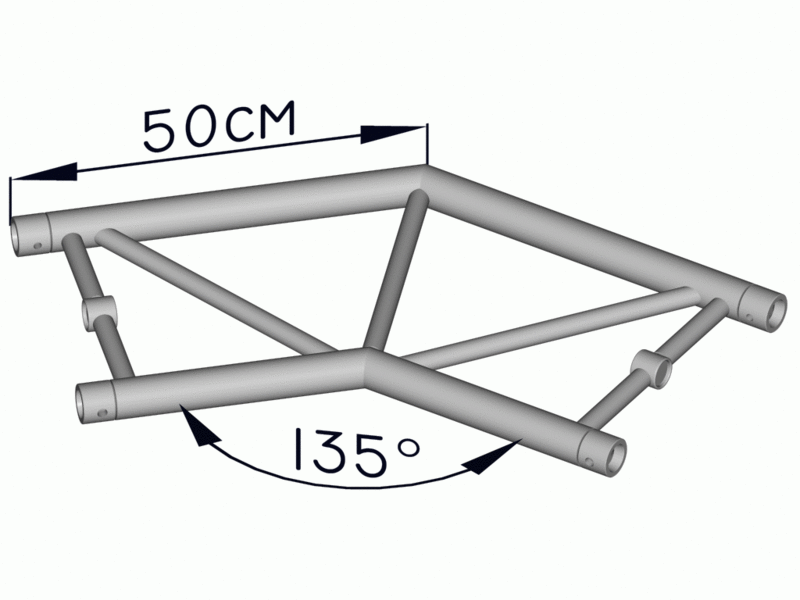

SBE40-2-135-H2weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE40-2-135-V2weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE40-2-45-H2weg Ecke 45°, 1250/1250mmeinloggen oder registrieren
SBE40-2-45-V2weg Ecke 45°, 1250/1250mmeinloggen oder registrieren
SBE40-2-60-H2weg Ecke 60°, 1250/1250mmeinloggen oder registrieren
SBE40-2-60-V2weg Ecke 60°, 1250/1250mmeinloggen oder registrieren
SBE40-2-90-H2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40-2-90-V2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40-2-T-H3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40-2-T-V3weg Ecke T, 950/500mmeinloggen oder registrieren
SBE40-2-X-H4weg Ecke X, 600/600mmeinloggen oder registrieren
SBE40-2-X-V4weg Ecke X, 950/950mmeinloggen oder registrieren
SBE40-2-120-H
SBE40-2-120-V
SBE40-2-135-H
SBE40-2-135-V
SBE40-2-45-H
SBE40-2-45-V
SBE40-2-60-H
SBE40-2-60-V
SBE40-2-90-H
SBE40-2-90-V
SBE40-2-T-H
SBE40-2-T-V
SBE40-2-X-H
SBE40-2-X-V

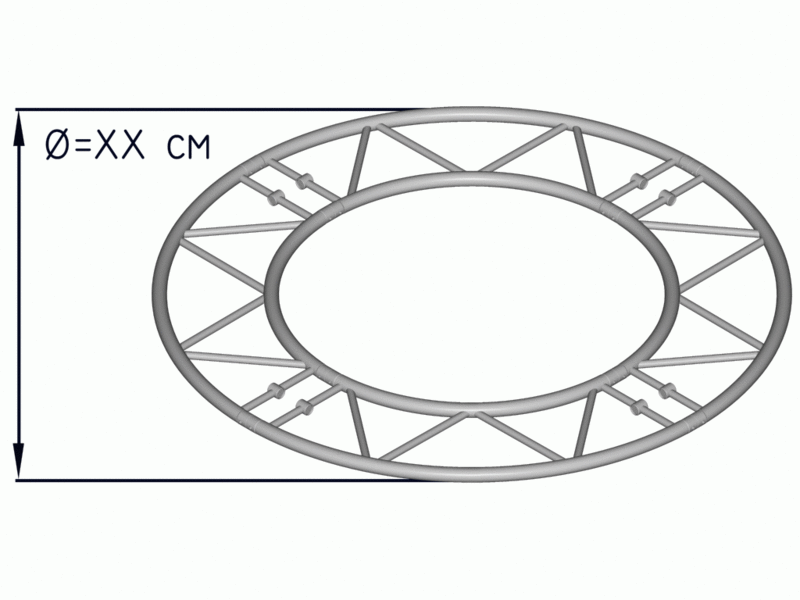

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK40-2-10000-H10000 mm0 mmeinloggen oder registrieren
SBK40-2-10000-V10000 mm0 mmeinloggen oder registrieren
SBK40-2-2000-H2000 mm0 mmeinloggen oder registrieren
SBK40-2-2000-V2000 mm0 mmeinloggen oder registrieren
SBK40-2-3000-H3000 mm0 mmeinloggen oder registrieren
SBK40-2-3000-V3000 mm0 mmeinloggen oder registrieren
SBK40-2-4000-H4000 mm0 mmeinloggen oder registrieren
SBK40-2-4000-V4000 mm0 mmeinloggen oder registrieren
SBK40-2-5000-H5000 mm0 mmeinloggen oder registrieren
SBK40-2-5000-V5000 mm0 mmeinloggen oder registrieren
SBK40-2-6000-H6000 mm0 mmeinloggen oder registrieren
SBK40-2-6000-V6000 mm0 mmeinloggen oder registrieren
SBK40-2-7000-H7000 mm0 mmeinloggen oder registrieren
SBK40-2-7000-V7000 mm0 mmeinloggen oder registrieren
SBK40-2-8000-H8000 mm0 mmeinloggen oder registrieren
SBK40-2-8000-V8000 mm0 mmeinloggen oder registrieren
SBK40-2-9000-H9000 mm0 mmeinloggen oder registrieren
SBK40-2-9000-V9000 mm0 mmeinloggen oder registrieren
SBK40-2-10000-H
SBK40-2-10000-V
SBK40-2-2000-H
SBK40-2-2000-V
SBK40-2-3000-H
SBK40-2-3000-V
SBK40-2-4000-H
SBK40-2-4000-V
SBK40-2-5000-H
SBK40-2-5000-V
SBK40-2-6000-H
SBK40-2-6000-V
SBK40-2-7000-H
SBK40-2-7000-V
SBK40-2-8000-H
SBK40-2-8000-V
SBK40-2-9000-H
SBK40-2-9000-V

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB40-2-BPLBodenplatte 56mmeinloggen oder registrieren
SB40-2-WPLWandplatte 60mmeinloggen oder registrieren
SB40-2-BPL
SB40-2-WPL

Produktdatenblatt

Produktdatenblatt SB40-2

Standardbauteile Geraden

BezeichnungCAD Downloads
SB40-2-0500einloggen oder registrieren
SB40-2-1000einloggen oder registrieren
SB40-2-1500einloggen oder registrieren
SB40-2-2000einloggen oder registrieren
SB40-2-2500einloggen oder registrieren
SB40-2-4000einloggen oder registrieren

Standardbauteile Eckelemente

BezeichnungCAD Downloads
SBE40-2-120-Heinloggen oder registrieren
SBE40-2-120-Veinloggen oder registrieren
SBE40-2-135-Heinloggen oder registrieren
SBE40-2-135-Veinloggen oder registrieren
SBE40-2-45-Heinloggen oder registrieren
SBE40-2-45-Veinloggen oder registrieren
SBE40-2-60-Heinloggen oder registrieren
SBE40-2-60-Veinloggen oder registrieren
SBE40-2-90-Heinloggen oder registrieren
SBE40-2-90-Veinloggen oder registrieren
SBE40-2-T-Heinloggen oder registrieren
SBE40-2-T-Veinloggen oder registrieren
SBE40-2-X-Heinloggen oder registrieren
SBE40-2-X-Veinloggen oder registrieren

Standardbauteile Kreise

BezeichnungCAD Downloads
SBK40-2-10000-Heinloggen oder registrieren
SBK40-2-10000-Veinloggen oder registrieren
SBK40-2-2000-Heinloggen oder registrieren
SBK40-2-2000-Veinloggen oder registrieren
SBK40-2-3000-Heinloggen oder registrieren
SBK40-2-3000-Veinloggen oder registrieren
SBK40-2-4000-Heinloggen oder registrieren
SBK40-2-4000-Veinloggen oder registrieren
SBK40-2-5000-Heinloggen oder registrieren
SBK40-2-5000-Veinloggen oder registrieren
SBK40-2-6000-Heinloggen oder registrieren
SBK40-2-6000-Veinloggen oder registrieren
SBK40-2-7000-Heinloggen oder registrieren
SBK40-2-7000-Veinloggen oder registrieren
SBK40-2-8000-Heinloggen oder registrieren
SBK40-2-8000-Veinloggen oder registrieren
SBK40-2-9000-Heinloggen oder registrieren
SBK40-2-9000-Veinloggen oder registrieren

Standardbauteile Sonstiges

BezeichnungCAD Downloads
SB40-2-BPLeinloggen oder registrieren
SB40-2-WPLeinloggen oder registrieren
