SB40-3

SB40-3

Abmessungen

Höhe351 mm
Breite398 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB40-3

Abmessungen

Höhe351 mm
Breite398 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo3,506,008,5010,9013,4016,1020,80

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00348,009,20696,107,40522,009,40348,008,70290,009,30
5,00221,3014,40553,2011,60414,9014,70276,6013,70230,5014,50
6,00152,4020,70457,3016,70343,0021,20228,7019,70190,6020,90
7,00110,9028,30388,3022,80291,2028,90194,1026,90161,8028,50
8,0084,0037,00336,0029,90252,0037,70168,0035,20140,0037,20
9,0065,5046,80294,8038,10221,1047,80147,4044,60122,9047,20
10,0052,3057,90261,5047,20196,2059,10130,8055,20109,0058,30
11,0042,5070,20233,9057,50175,4071,60117,0067,0097,5070,70
12,0035,1083,70210,6068,80157,9085,30105,3080,0087,7084,30
13,0029,3098,40190,5081,30142,90100,3095,3094,1079,4099,10
14,0024,70114,30173,0095,00129,80116,5086,50109,5072,10115,10
15,0021,00131,60157,60109,90118,20134,0078,80126,1065,70132,40
16,0018,00150,00143,90126,00107,90152,7071,90144,0059,90151,00

Geraden

BezeichnungLängeCAD Downloads
SB40-3-0500500 mmeinloggen oder registrieren
SB40-3-10001000 mmeinloggen oder registrieren
SB40-3-15001500 mmeinloggen oder registrieren
SB40-3-20002000 mmeinloggen oder registrieren
SB40-3-25002500 mmeinloggen oder registrieren
SB40-3-30003000 mmeinloggen oder registrieren
SB40-3-40004000 mmeinloggen oder registrieren
SB40-4-30003000 mmeinloggen oder registrieren
SB40-3-0500
SB40-3-1000
SB40-3-1500
SB40-3-2000
SB40-3-2500
SB40-3-3000
SB40-3-4000
SB40-4-3000

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE40-3-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren
SBE40-3-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE40-3-452weg Ecke 45°, 1250/1250mmeinloggen oder registrieren
SBE40-3-602weg Ecke 60°, 1250/1250mmeinloggen oder registrieren
SBE40-3-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40-3-90A-UL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE40-3-90A-UR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE40-3-END-U2weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40-3-TA-U4weg Ecke T, 600/500/500mmeinloggen oder registrieren
SBE40-3-TH3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40-3-TV1-U3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40-3-TV2-U3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40-3-X4weg Ecke X, 600/600mmeinloggen oder registrieren
SBE40-3-XA-U5weg Ecke X, 600/600/500mmeinloggen oder registrieren
SBE40-3-120
SBE40-3-135
SBE40-3-45
SBE40-3-60
SBE40-3-90
SBE40-3-90A-UL
SBE40-3-90A-UR
SBE40-3-END-U
SBE40-3-TA-U
SBE40-3-TV1-U
SBE40-3-TV2-U
SBE40-3-X
SBE40-3-XA-U

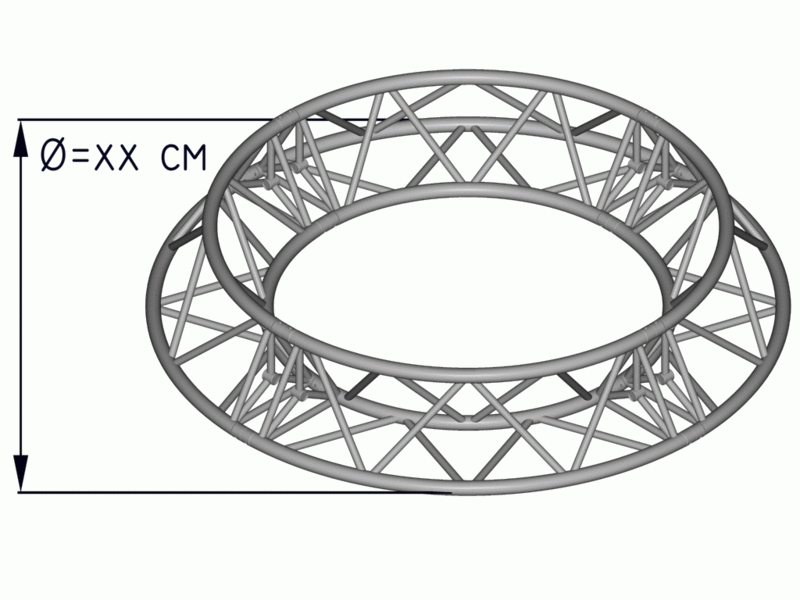

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SBK40-3-1000010000 mm0 mmeinloggen oder registrieren
SBK40-3-20002000 mm0 mmeinloggen oder registrieren
SBK40-3-30003000 mm0 mmeinloggen oder registrieren
SBK40-3-40004000 mm0 mmeinloggen oder registrieren
SBK40-3-50005000 mm0 mmeinloggen oder registrieren
SBK40-3-60006000 mm0 mmeinloggen oder registrieren
SBK40-3-70007000 mm0 mmeinloggen oder registrieren
SBK40-3-80008000 mm0 mmeinloggen oder registrieren
SBK40-3-90009000 mm0 mmeinloggen oder registrieren
SBK40-3-10000
SBK40-3-2000
SBK40-3-3000
SBK40-3-4000
SBK40-3-5000
SBK40-3-6000
SBK40-3-7000
SBK40-3-8000
SBK40-3-9000

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB40-3-BPLBodenplatte 56mmeinloggen oder registrieren

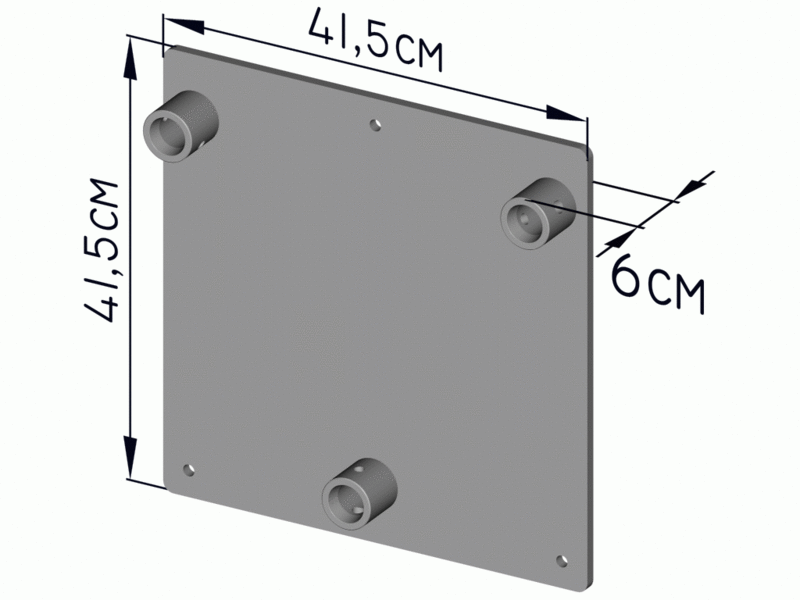

SB40-3-WPLWandplatte 60mmeinloggen oder registrieren
SB40-3-BPL
SB40-3-WPL
