SB40-4

SB40-4

Abmessungen

Höhe398 mm
Breite398 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Produktdatenblatt

Produktdatenblatt SB40-4

Abmessungen

Höhe398 mm
Breite398 mm
HauptgurteØ 48 x 2 mm
FachwerkØ 25 x 2 mm
VerbindungKonushülse verschweißt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo4,807,4010,1012,7015,4019,0023,60

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00807,6010,701163,00*6,201078,00*9,70807,6010,10673,0010,80
5,00515,0016,701030,00*10,70628,00*11,10470,00*11,60381,00*12,00
6,00356,0024,00918,00*16,70577,00*17,80438,00*18,80356,00*19,40
7,00260,1032,70819,00*23,80533,00*26,20410,00*28,10338,00*29,40
8,00197,9042,80744,00*32,50493,00*36,50384,00*39,50317,00*41,40
9,00155,2054,20678,00*42,50456,00*48,40349,2051,60291,0054,60
10,00124,7066,90617,00*53,60421,00*61,80311,8063,70259,8067,40
11,00102,1081,10561,7065,70392,00*77,30280,9077,20234,0081,70
12,0085,0096,60509,8078,50367,00*94,90254,9092,10212,4097,30
13,0071,60113,50465,4092,50342,00*113,60232,70108,20193,90114,30
14,0061,00131,70426,90107,70320,20134,40213,50125,70177,90132,70
15,0052,40151,40393,30124,30295,00154,50196,60144,60163,90152,50
16,0045,40172,60363,50142,00272,60175,90181,80164,90151,50173,80
17,0039,60195,10336,90161,20252,70198,90168,40186,60140,40196,40
18,0034,80219,10313,00181,70234,70223,20156,50209,70130,40220,60

Geraden

BezeichnungLängeCAD Downloads

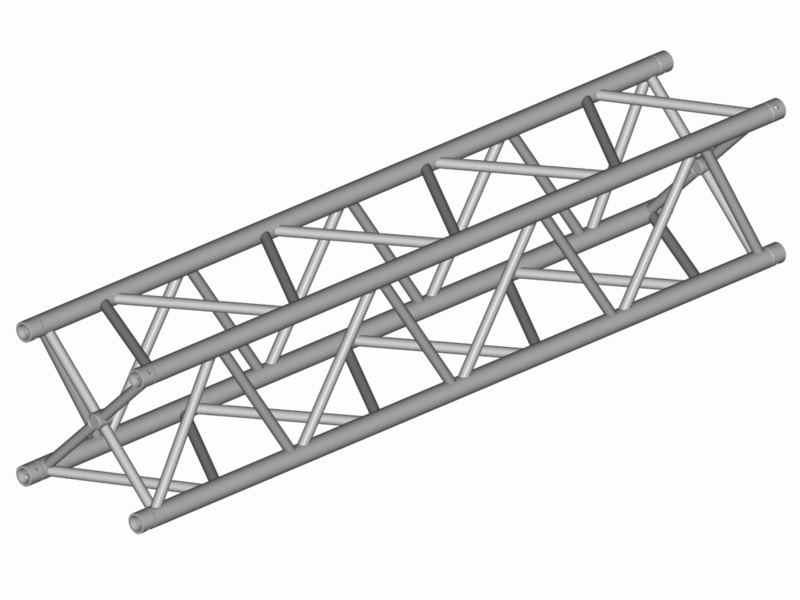

SB40-4-0500500 mmeinloggen oder registrieren
SB40-4-10001000 mmeinloggen oder registrieren
SB40-4-15001500 mmeinloggen oder registrieren
SB40-4-20002000 mmeinloggen oder registrieren
SB40-4-25002500 mmeinloggen oder registrieren
SB40-4-40004000 mmeinloggen oder registrieren
SB40-4-0500
SB40-4-1000
SB40-4-1500
SB40-4-2000
SB40-4-2500
SB40-4-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE40-4-452weg Ecke 45°, 1250/1250mmeinloggen oder registrieren
SBE40-4-602weg Ecke 60°, 1250/1250mmeinloggen oder registrieren

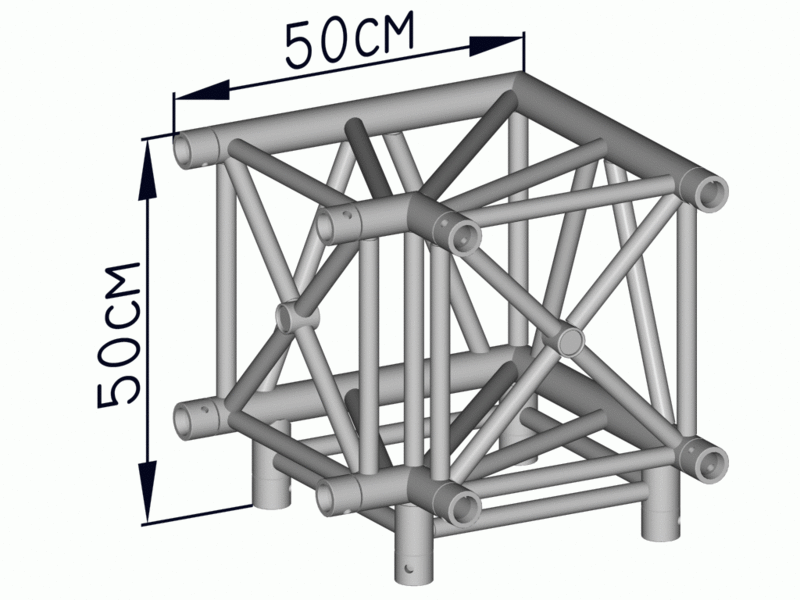

SBE40-4-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40-4-90A3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren

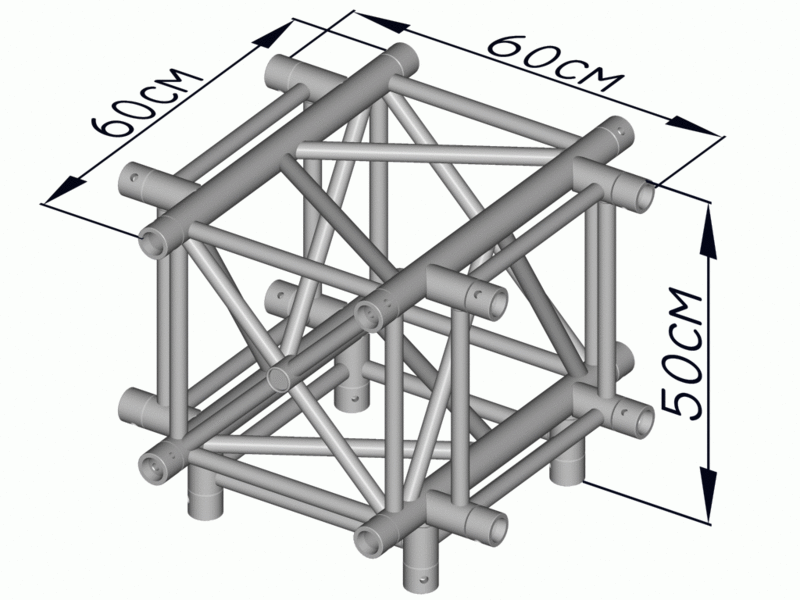

SBE40-4-T3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40-4-TA4weg Ecke T, 600/500/500mmeinloggen oder registrieren

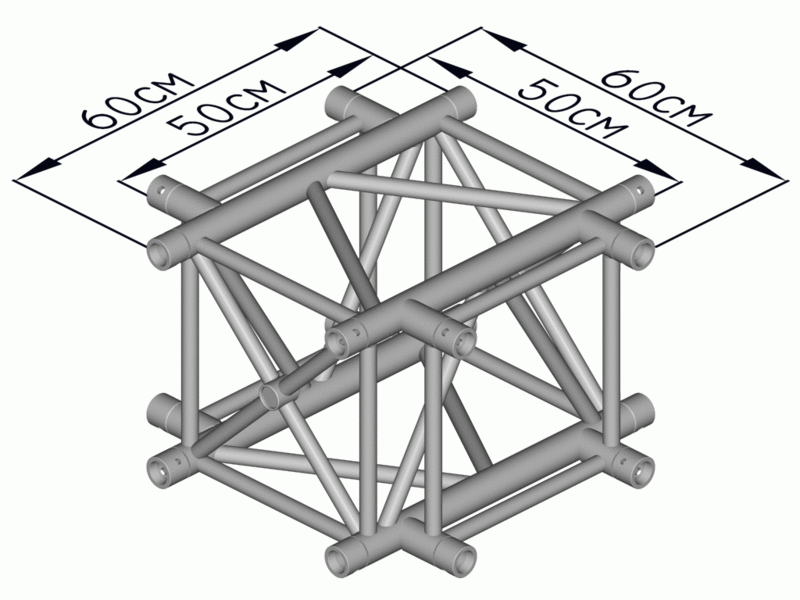

SBE40-4-X4weg Ecke X, 600/600mmeinloggen oder registrieren
SBE40-4-XA5weg Ecke X, 600/600/500mmeinloggen oder registrieren
SBE40-4-45
SBE40-4-60
SBE40-4-90
SBE40-4-90A
SBE40-4-T
SBE40-4-TA
SBE40-4-X
SBE40-4-XA

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads

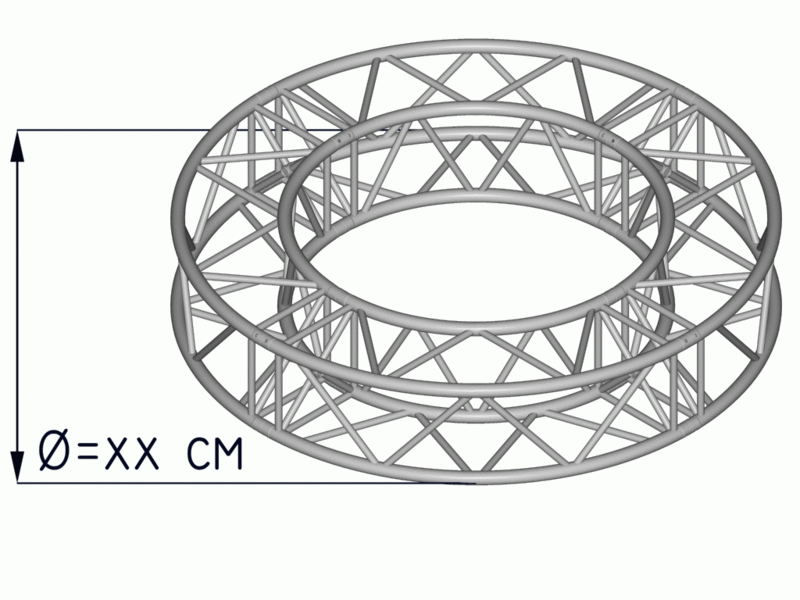

SBK40-4-1000010000 mm0 mmeinloggen oder registrieren
SBK40-4-20002000 mm0 mmeinloggen oder registrieren
SBK40-4-30003000 mm0 mmeinloggen oder registrieren
SBK40-4-40004000 mm0 mmeinloggen oder registrieren
SBK40-4-50005000 mm0 mmeinloggen oder registrieren
SBK40-4-60006000 mm0 mmeinloggen oder registrieren
SBK40-4-70007000 mm0 mmeinloggen oder registrieren
SBK40-4-80008000 mm0 mmeinloggen oder registrieren
SBK40-4-90009000 mm0 mmeinloggen oder registrieren
SBK40-4-10000
SBK40-4-2000
SBK40-4-3000
SBK40-4-4000
SBK40-4-5000
SBK40-4-6000
SBK40-4-7000
SBK40-4-8000
SBK40-4-9000

Sonstiges

BezeichnungBeschreibungCAD Downloads

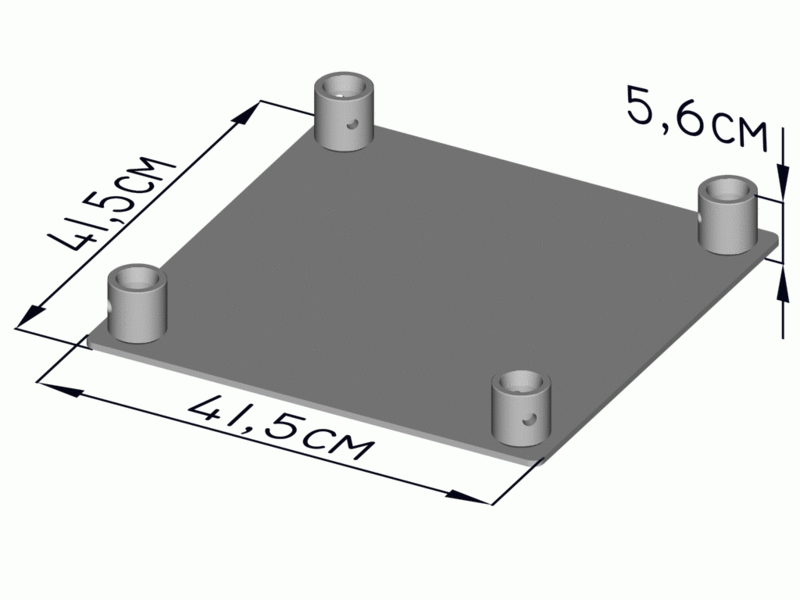

SB40-4-BPLBodenplatte 56mmeinloggen oder registrieren

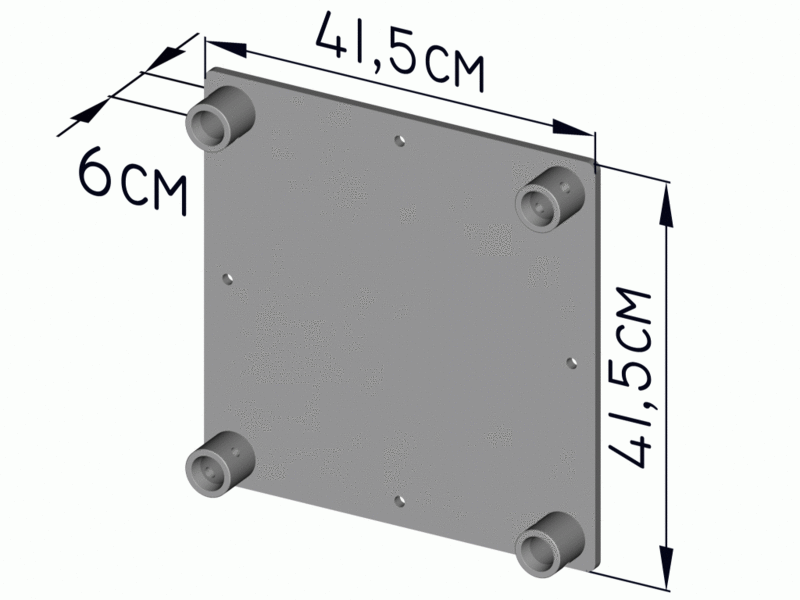

SB40-4-WPLWandplatte 60mmeinloggen oder registrieren
SB40-4-BPL
SB40-4-WPL

Produktdatenblatt

Produktdatenblatt SB40-4

Standardbauteile Geraden

BezeichnungCAD Downloads
SB40-4-0500einloggen oder registrieren
SB40-4-1000einloggen oder registrieren
SB40-4-1500einloggen oder registrieren
SB40-4-2000einloggen oder registrieren
SB40-4-2500einloggen oder registrieren
SB40-4-4000einloggen oder registrieren

Standardbauteile Eckelemente

BezeichnungCAD Downloads
SBE40-4-45einloggen oder registrieren
SBE40-4-60einloggen oder registrieren
SBE40-4-90einloggen oder registrieren
SBE40-4-90Aeinloggen oder registrieren
SBE40-4-Teinloggen oder registrieren
SBE40-4-TAeinloggen oder registrieren
SBE40-4-Xeinloggen oder registrieren
SBE40-4-XAeinloggen oder registrieren

Standardbauteile Kreise

BezeichnungCAD Downloads
SBK40-4-10000einloggen oder registrieren
SBK40-4-2000einloggen oder registrieren
SBK40-4-3000einloggen oder registrieren
SBK40-4-4000einloggen oder registrieren
SBK40-4-5000einloggen oder registrieren
SBK40-4-6000einloggen oder registrieren
SBK40-4-7000einloggen oder registrieren
SBK40-4-8000einloggen oder registrieren
SBK40-4-9000einloggen oder registrieren

Standardbauteile Sonstiges

BezeichnungCAD Downloads
SB40-4-BPLeinloggen oder registrieren
SB40-4-WPLeinloggen oder registrieren
