SB40P-4

SB40P-4

Abmessungen

Höhe398 mm
Breite398 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Produktdatenblatt

Produktdatenblatt SB40P-4

Abmessungen

Höhe398 mm
Breite398 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo8,2012,4016,6020,8025,0029,2037,60

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,001185,4010,702370,808,601778,1010,901185,4010,10987,8010,80
5,00755,9016,701889,7013,401417,3017,00944,9015,90787,4016,80
6,00522,6024,001567,8019,301175,8024,60783,9022,80653,2024,20
7,00381,9032,701336,7026,301002,5033,40668,4031,10557,0033,00
8,00290,6042,801162,5034,50871,9043,70581,2040,70484,4043,10
9,00228,0054,201026,1043,70769,6055,30513,1051,60427,5054,60
10,00183,2066,90916,2054,10687,2068,40458,1063,70381,8067,50
11,00150,1081,10825,7065,70619,3082,80412,8077,20344,0081,70
12,00124,9096,60749,5078,50562,2098,60374,8092,10312,3097,30
13,00105,30113,50684,5092,50513,40115,80342,30108,20285,20114,30
14,0089,80131,80628,30107,70471,20134,40314,10125,70261,80132,70
15,0077,20151,40579,00124,20434,30154,50289,50144,60241,30152,50
16,0066,90172,50535,40141,90401,60175,90267,70164,90223,10173,80
17,0058,40195,10496,50161,00372,40198,90248,30186,60206,90196,40
18,0051,30219,00461,50181,40346,10223,20230,80209,60192,30220,50
19,0045,20244,40429,80203,30322,40249,00214,90234,10179,10246,10
20,0040,10271,30400,90226,50300,70276,30200,40260,10167,00273,10
21,0035,70299,70374,30251,20280,80305,00187,20287,50156,00301,60
22,0031,80329,50349,90277,50262,40335,30174,90316,50145,80331,60

Geraden

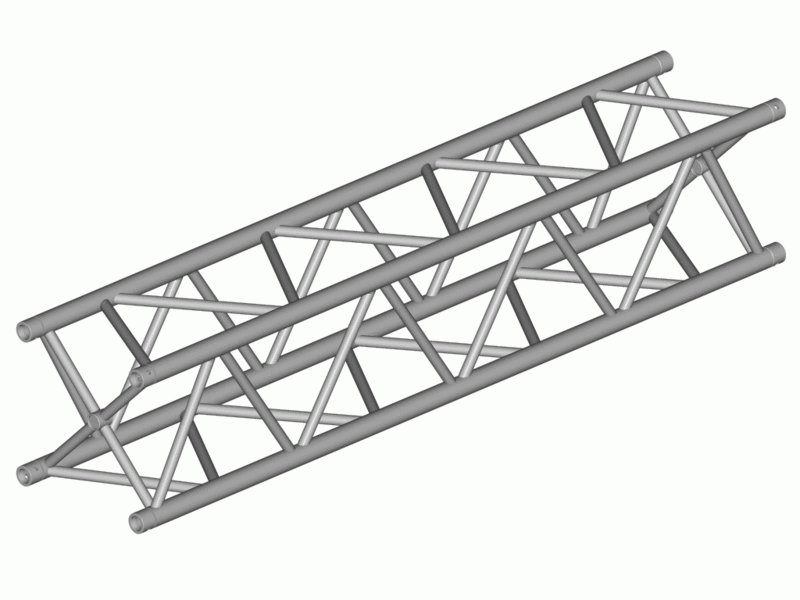

BezeichnungLängeCAD Downloads
SB40P-4-0500500 mmeinloggen oder registrieren
SB40P-4-10001000 mmeinloggen oder registrieren
SB40P-4-15001500 mmeinloggen oder registrieren
SB40P-4-20002000 mmeinloggen oder registrieren
SB40P-4-25002500 mmeinloggen oder registrieren
SB40P-4-40004000 mmeinloggen oder registrieren
SB40P-4-0500
SB40P-4-1000
SB40P-4-1500
SB40P-4-2000
SB40P-4-2500
SB40P-4-4000

Eckelemente

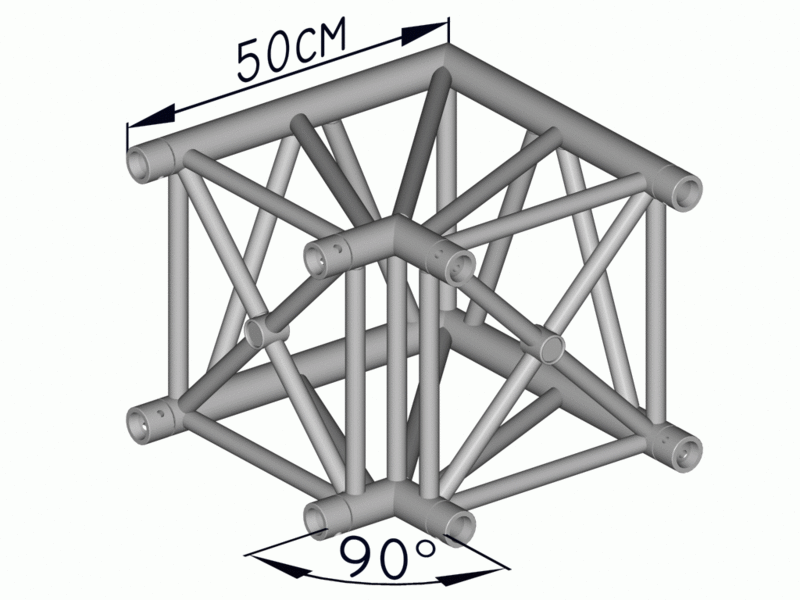

BezeichnungBeschreibungCAD Downloads
SBE40P-4-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren
SBE40P-4-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE40P-4-452weg Ecke 45°, 1250/1250mmeinloggen oder registrieren
SBE40P-4-602weg Ecke 60°, 1250/1250mmeinloggen oder registrieren
SBE40P-4-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40P-4-90A3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE40P-4-T3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40P-4-TA4weg Ecke T, 600/500/500mmeinloggen oder registrieren
SBE40P-4-X4weg Ecke X, 600/600mmeinloggen oder registrieren
SBE40P-4-XA5weg Ecke X, 600/600/500mmeinloggen oder registrieren
SBE40P-4-120
SBE40P-4-135
SBE40P-4-45
SBE40P-4-60
SBE40P-4-90
SBE40P-4-90A
SBE40P-4-T
SBE40P-4-TA
SBE40P-4-X
SBE40P-4-XA

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads
SB40P-4-70007000 mm0 mmeinloggen oder registrieren
SBK40P-4-20002000 mm0 mmeinloggen oder registrieren
SBK40P-4-30003000 mm0 mmeinloggen oder registrieren
SBK40P-4-40004000 mm0 mmeinloggen oder registrieren
SBK40P-4-50005000 mm0 mmeinloggen oder registrieren
SBK40P-4-60006000 mm0 mmeinloggen oder registrieren
SBK40P-4-80008000 mm0 mmeinloggen oder registrieren
SBK40P-4-90009000 mm0 mmeinloggen oder registrieren
SB40P-4-7000
SBK40P-4-2000
SBK40P-4-3000
SBK40P-4-5000
SBK40P-4-6000
SBK40P-4-8000
SBK40P-4-9000

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB40P-4-BPLBodenplatte 56mmeinloggen oder registrieren
SB40P-4-WPLWandplatte 60mmeinloggen oder registrieren
SB40P-4-BPL
SB40P-4-WPL

Produktdatenblatt

Produktdatenblatt SB40P-4

Standardbauteile Geraden

BezeichnungCAD Downloads

Standardbauteile Eckelemente

BezeichnungCAD Downloads

Standardbauteile Kreise

BezeichnungCAD Downloads

Standardbauteile Sonstiges

BezeichnungCAD Downloads
SB40P-4-BPLeinloggen oder registrieren
SB40P-4-WPLeinloggen oder registrieren
