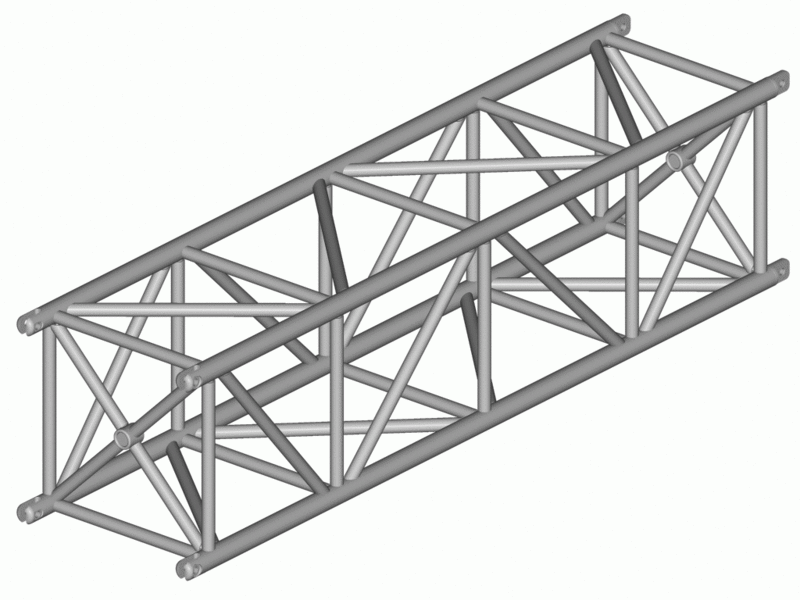

SB50PT-4

SB50PT-4

Abmessungen

Höhe500 mm
Breite500 mm
HauptgurteØ 48 x 4 mm
FachwerkØ 30 x 3 mm
VerbindungGabelkopf verbohrt[?]
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Produktdatenblatt

Produktdatenblatt SB50PT-4

Abmessungen

Höhe500 mm
Breite500 mm
HauptgurteØ 48 x 4 mm
FachwerkØ 30 x 3 mm
VerbindungGabelkopf verbohrt[?]
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo12,9017,3021,4031,5038,6045,7059,80

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
6,00881,9018,702645,8015,001984,4019,101322,9017,701102,4018,80
7,00644,9025,402257,1020,401692,8026,001128,5024,20940,5025,60
8,00491,0033,201964,1026,701473,1033,90982,0031,60818,4033,50
9,00385,5042,001734,9033,901301,2042,90867,4040,00722,9042,40
10,00310,1051,901550,4042,001162,8053,10775,2049,50646,0052,30
11,00254,3062,901398,4050,901048,8064,20699,2059,90582,7063,40
12,00211,8074,901270,7060,80953,0076,50635,4071,40529,5075,50
13,00178,7088,001161,8071,60871,4089,90580,9083,90484,1088,70
14,00152,50102,201067,7083,40800,70104,30533,8097,50444,90103,00
15,00131,40117,50985,3096,10739,00119,80492,60112,10410,50118,30
16,00114,10133,80912,50109,80684,30136,50456,20127,80380,20134,80
17,0099,70151,30847,50124,50635,60154,20423,80144,60353,10152,30
18,0087,70169,80789,20140,20591,90173,10394,60162,40328,80171,00
19,0077,50189,50736,30157,00552,30193,10368,20181,40306,80190,80
20,0068,80210,30688,20174,80516,20214,20344,10201,40286,80211,70
21,0061,30232,20644,10193,80483,10236,50322,10222,60268,40233,70
22,0054,90255,30603,50213,90452,60259,90301,80244,90251,50256,90
23,0049,20279,50565,90235,20424,50284,40283,00268,40235,80281,30
24,0044,20304,90531,00257,70398,20310,10265,50293,10221,20306,80

Geraden

BezeichnungLängeCAD Downloads
SB50PT-4-10001000 mmeinloggen oder registrieren
SB50PT-4-15001500 mmeinloggen oder registrieren
SB50PT-4-20002000 mmeinloggen oder registrieren
SB50PT-4-25002500 mmeinloggen oder registrieren
SB50PT-4-30003000 mmeinloggen oder registrieren
SB50PT-4-40004000 mmeinloggen oder registrieren
SB50PT-4-1000
SB50PT-4-1500
SB50PT-4-2000
SB50PT-4-2500
SB50PT-4-3000
SB50PT-4-4000

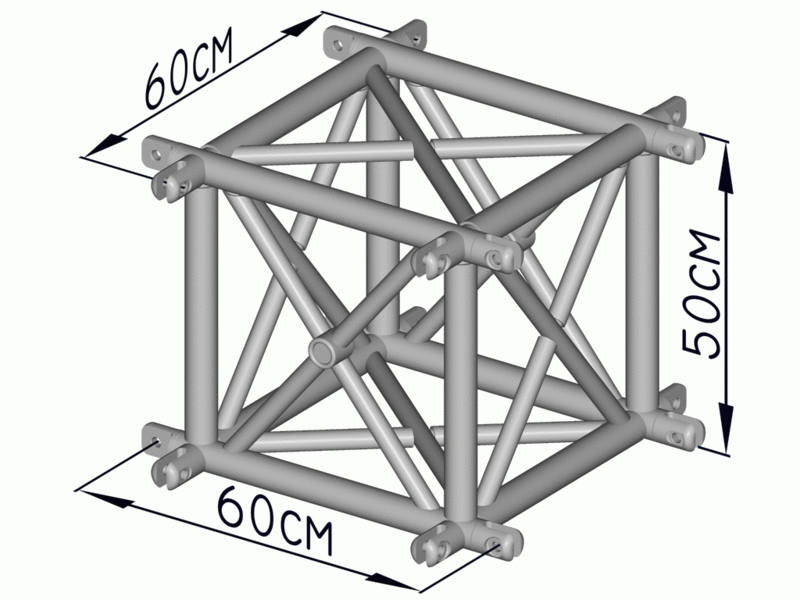

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE50PT-4-C22weg Corner 90°einloggen oder registrieren
SBE50PT-4-C33weg Corner 90A/Teinloggen oder registrieren
SBE50PT-4-C44weg Corner TA/Xeinloggen oder registrieren
SBE50PT-4-C55weg Corner XAeinloggen oder registrieren
SBE50PT-4-C66weg Corner XAAeinloggen oder registrieren
SBE50PT-4-C2
SBE50PT-4-C3
SBE50PT-4-C4
SBE50PT-4-C5
SBE50PT-4-C6

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB50PT-4-BPL/MBodenplatte male 56mmeinloggen oder registrieren
SB50PT-4-OUTAusleger für Stahlbaseeinloggen oder registrieren
SB50PT-4-TBTower-Base (Stahl) mit 4 Stellfüßen & Räderneinloggen oder registrieren

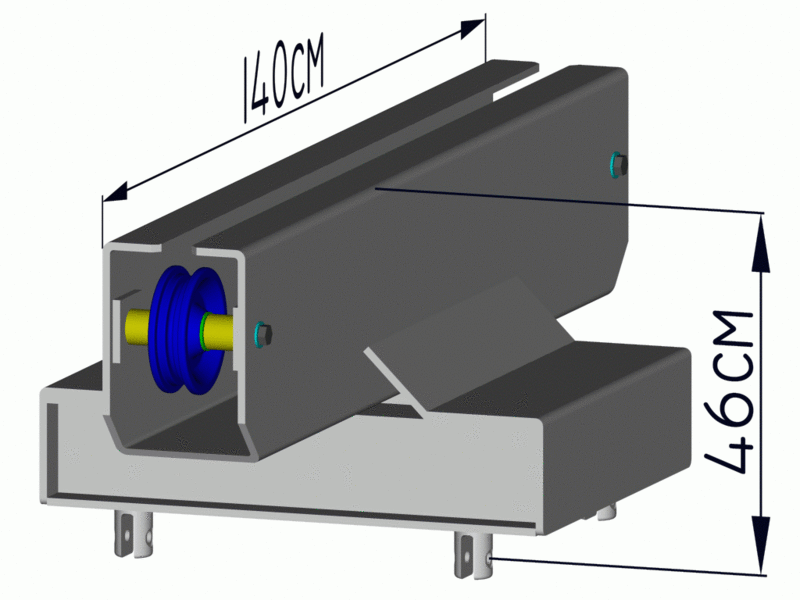

SB50PT-4-TT1Tower-Top für Elektrokettenzug mit 2 Kettenumlenkrolleneinloggen oder registrieren
SB50PT-4-TT2Tower-Top für Elektrokettenzug mit 4 Kettenumlenkrolleneinloggen oder registrieren
SB50PT-4-WPL/MWandplatte male 60mmeinloggen oder registrieren
SBE29/50-SafeSleevesicherung inkl. Stahl-Drehschelleneinloggen oder registrieren
SBE35/50-SafeSleevesicherung für Sleeveblock SB35PT-4 auf SB50PT-4 inkl. 3x Stahl-Drehschelleeinloggen oder registrieren
SBE50/92-SafeSleevesicherung für Sleeveblock SB50PT-4 auf SB92/63P-4 inkl. Stahldrehschelleneinloggen oder registrieren
SBE50P-4-S4/294weg Sleeveblock SB29PT-4 auf SB50P-4einloggen oder registrieren
SBE50P-4-S4/354weg Sleeveblock SB35PT-4 auf SB50PT-4einloggen oder registrieren
SBE92P-4-S4/504weg Sleeveblock von SB50PT-4 auf SB92/63P-4einloggen oder registrieren
SB50PT-4-BPL/M
SB50PT-4-OUT
SB50PT-4-TB
SB50PT-4-TT1
SB50PT-4-TT2
SB50PT-4-WPL/M
SBE29/50-Safe
SBE35/50-Safe
SBE50/92-Safe
SBE50P-4-S4/29
SBE50P-4-S4/35
SBE92P-4-S4/50
