SB62P-4

SB62P-4

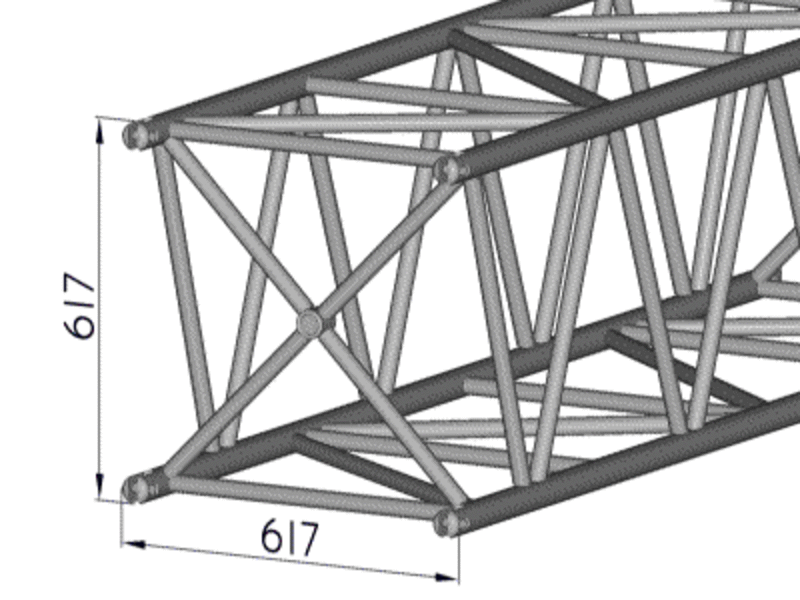

Abmessungen

Höhe617 mm
Breite617 mm
HauptgurteØ 48 x 4 mm
FachwerkØ 30 x 3 mm
VerbindungGabelkopf verbohrt[?]
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Produktdatenblatt

Produktdatenblatt SB62P-4

Abmessungen

Höhe617 mm
Breite617 mm
HauptgurteØ 48 x 4 mm
FachwerkØ 30 x 3 mm
VerbindungGabelkopf verbohrt[?]
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Eigengewicht von Standardelementen

Meter1,001,201,501,631,802,002,402,503,003,604,004,80
Kilo16,2019,0022,7024,3026,6029,2032,0033,6042,2048,8055,2065,60

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
6,001114,7014,803344,2011,902508,2015,101672,1014,101393,4014,90
8,00621,8026,402487,3021,201865,5026,901243,7025,101036,4026,60
10,00393,7041,201968,4033,301476,3042,10984,2039,20820,2041,60
12,00269,7059,501618,5048,101213,9060,70809,2056,60674,4059,90
14,00195,0081,101365,1065,901023,9082,80682,6077,30568,8081,70
16,00146,50106,101172,2086,60879,10108,30586,10101,20488,40106,90
18,00113,30134,601019,40110,50764,60137,30509,70128,60424,80135,60
20,0089,50166,60894,80137,50671,10169,80447,40159,30372,80167,70
22,0071,90202,10790,70168,00593,00205,90395,40193,60329,50203,50
24,0058,50241,20702,00201,90526,50245,60351,00231,40292,50242,80
26,0048,10284,00625,10239,50468,80289,00312,50272,90260,40285,80
28,0039,80330,50557,40280,90418,10336,00278,70318,10232,30332,50
30,0033,10380,80497,20326,40372,90386,90248,60367,20207,20383,00

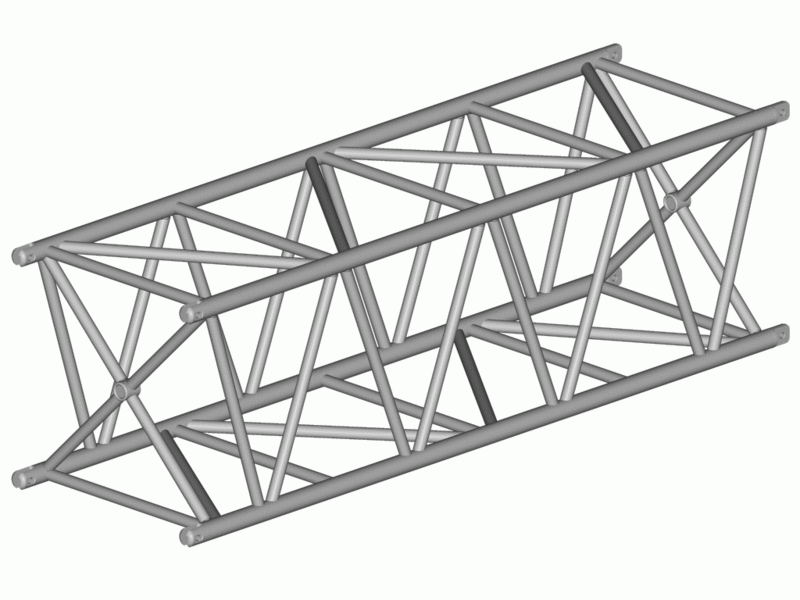

Geraden

BezeichnungLängeCAD Downloads
SB62P-4-10001000 mmeinloggen oder registrieren
SB62P-4-12001200 mmeinloggen oder registrieren
SB62P-4-15001500 mmeinloggen oder registrieren
SB62P-4-16261626 mmeinloggen oder registrieren
SB62P-4-18001800 mmeinloggen oder registrieren
SB62P-4-20002000 mmeinloggen oder registrieren
SB62P-4-24002400 mmeinloggen oder registrieren
SB62P-4-25002500 mmeinloggen oder registrieren
SB62P-4-30003000 mmeinloggen oder registrieren
SB62P-4-36003600 mmeinloggen oder registrieren
SB62P-4-40004000 mmeinloggen oder registrieren
SB62P-4-48004800 mmeinloggen oder registrieren
SB62P-4-1000
SB62P-4-1200
SB62P-4-1500
SB62P-4-1626
SB62P-4-1800
SB62P-4-2000
SB62P-4-2400
SB62P-4-2500
SB62P-4-3000
SB62P-4-3600
SB62P-4-4000
SB62P-4-4800

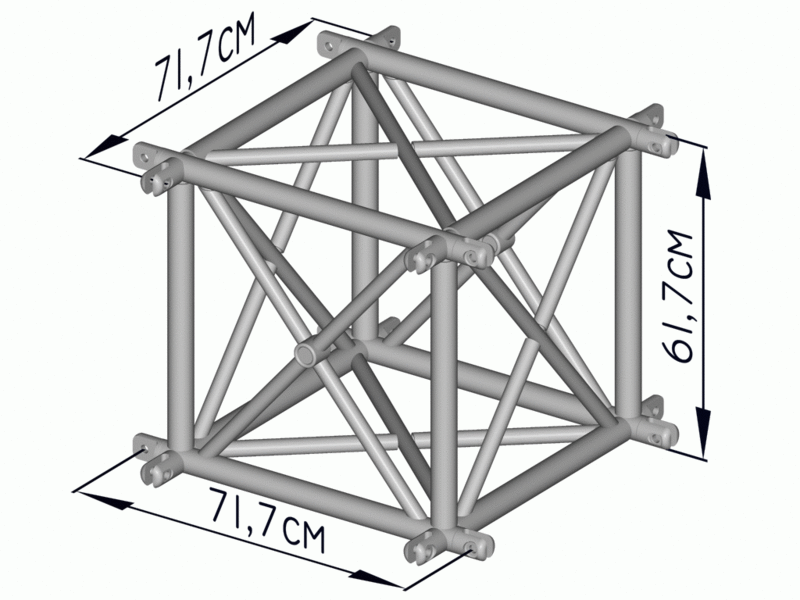

Eckelemente

BezeichnungBeschreibungCAD Downloads
SBE62P-4-C22weg Corner 90°einloggen oder registrieren
SBE62P-4-C33weg Corner 90A/Teinloggen oder registrieren
SBE62P-4-C44weg Corner TA/Xeinloggen oder registrieren
SBE62P-4-C55weg Corner XAeinloggen oder registrieren
SBE62P-4-C66weg Corner XAAeinloggen oder registrieren
SBE62P-4-C2
SBE62P-4-C3
SBE62P-4-C4
SBE62P-4-C5
SBE62P-4-C6

Sonstiges

BezeichnungBeschreibungCAD Downloads

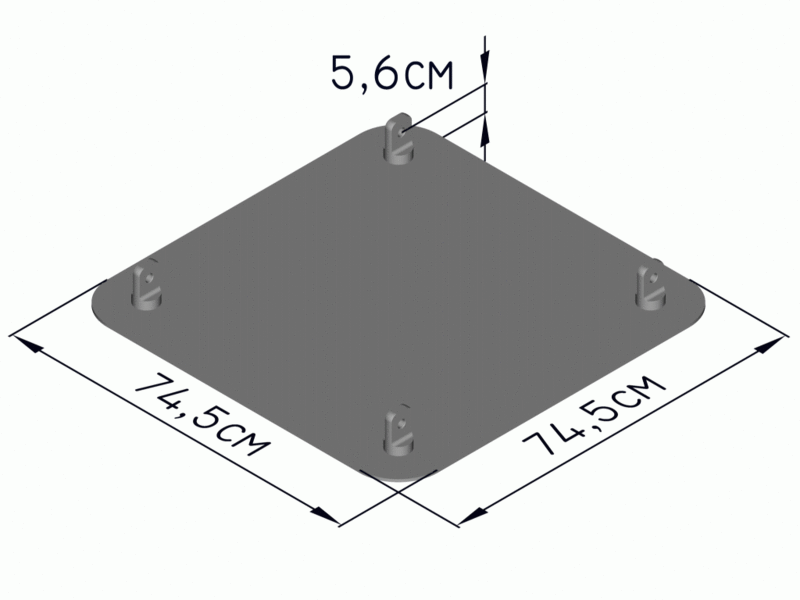

SB62P-4-BPL/MBodenplatte male 56mmeinloggen oder registrieren
SB62P-4-WHLRollenaufnahmen inkl. 4 Blue-Wheelseinloggen oder registrieren

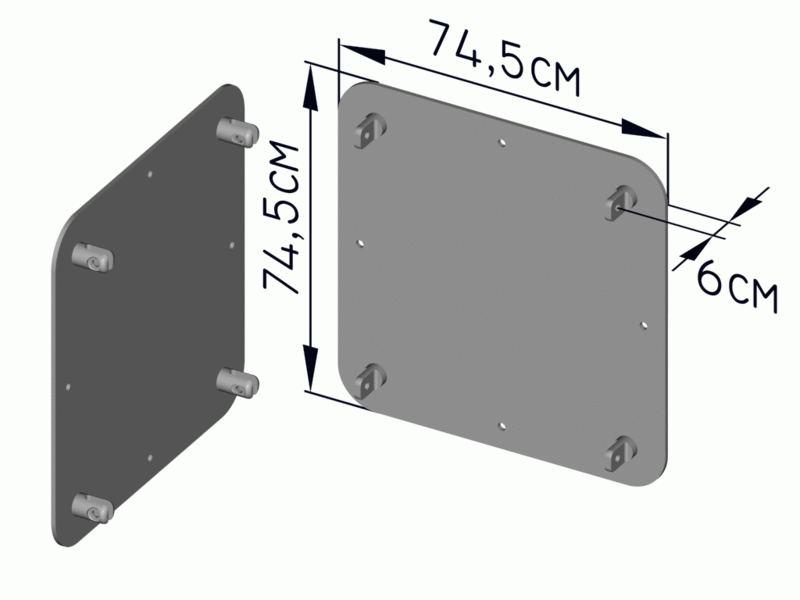

SB62P-4-WPL/MWandplatte male 60mmeinloggen oder registrieren
SBE35/62-SafeSleevesicherung für Sleeveblock SB35PT-4 auf SB62P-4 inkl. 3x Stahl-Drehschelleeinloggen oder registrieren
SBE62/35P-4-S4/354weg Sleeveblock SB35PT-4 auf SB62P-4 und SB35PT-4einloggen oder registrieren
SBE62P-4-S4/354weg Sleeveblock SB35PT-4 auf SB62P-4einloggen oder registrieren
SB62P-4-BPL/M
SB62P-4-WHL
SB62P-4-WPL/M
SBE35/62-Safe
SBE62/35P-4-S4/35
SBE62P-4-S4/35
